Resposta:
O módulo adicional RF‑/FRAME ‑ JOINT Pro dimensiona ligações rígidas de parafusos entre pilares e vigas horizontais e classifica essas ligações. As ligações de parafusos rígidas são verificadas com o método de carga última, de acordo com o Eurocódigo 3 ou a DIN 18800.

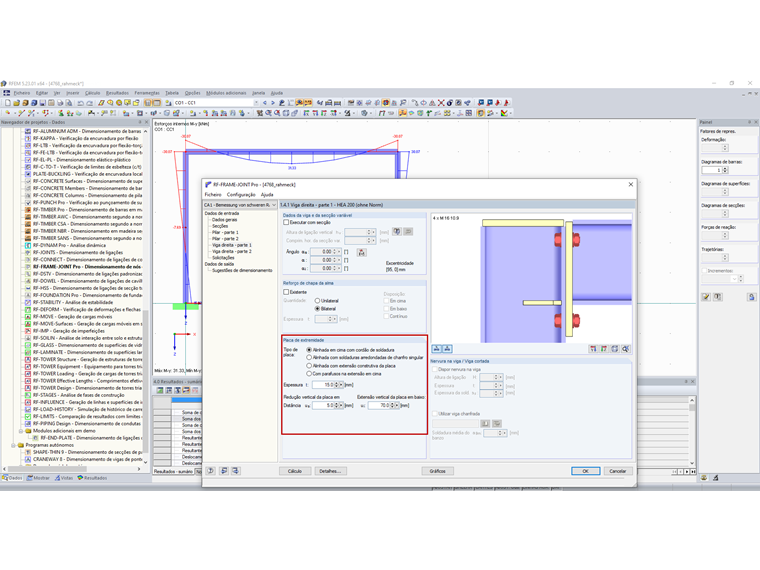

As dimensões da placa de extremidade podem ser definidas no módulo adicional. No entanto, os parafusos nas extensões só são possíveis na extensão em cima.

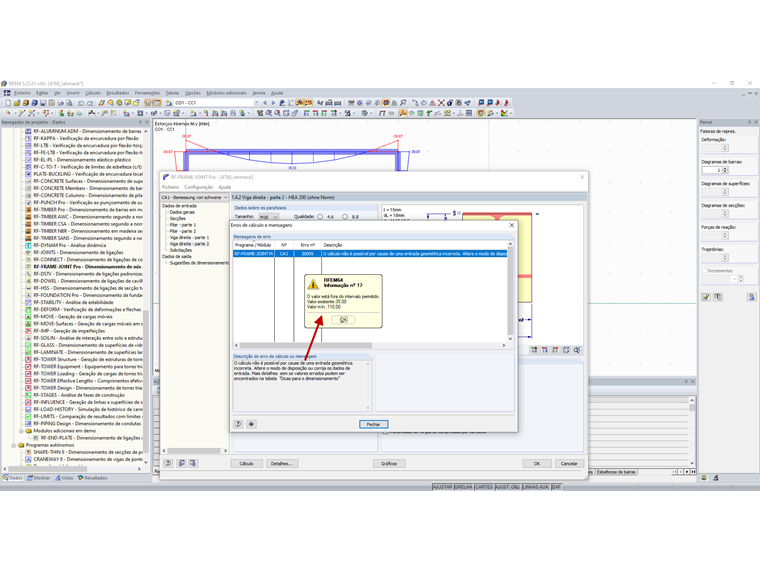

Não existe uma linha de parafusos na extensão inferior e, por isso, aparece uma mensagem de erro.

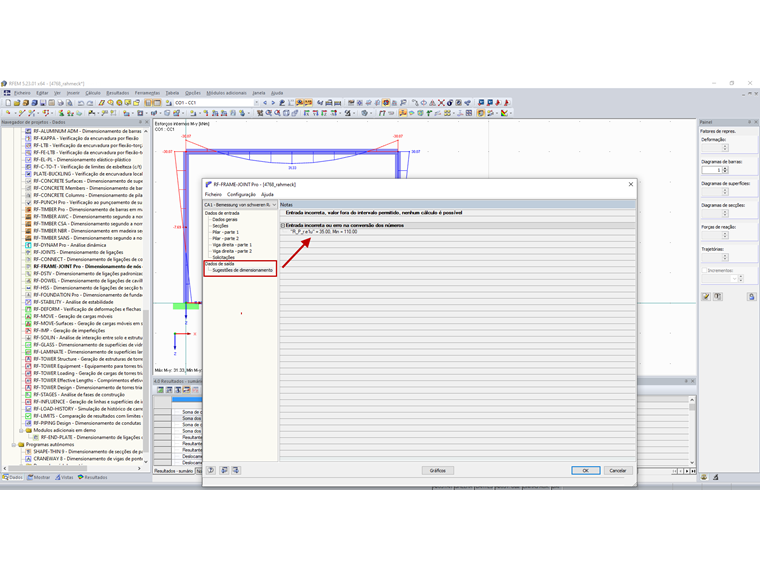

Pode verificar a dimensão mínima nas sugestões de dimensionamento no módulo adicional.
A geometria pretendida pode ser introduzida no módulo adicional RF-/JOINTS Steel - Rigid.
