Ответ:
Дополнительный модуль RF-/FRAME-JOINT Pro способен рассчитывать и классифицировать только жесткие болтовые соединения между колоннами и горизонтальными балками. Эти жёсткие болтовые соединения всегда рассчитываются по методу предельной нагрузки согласно норме Еврокод 3 или DIN 18800.
Размеры торцевой пластины затем можно легко задать прямо в дополнительном модуле, но закрепление болтов в удлинениях возможно лишь в их верхней части.

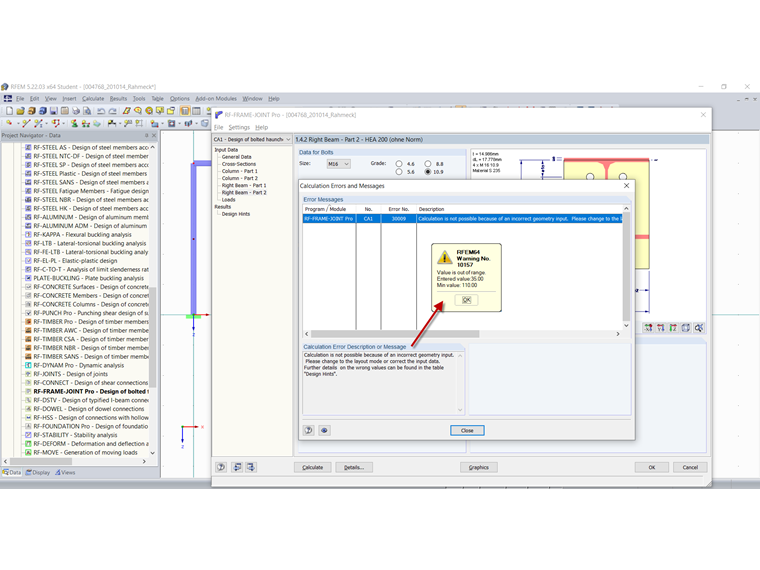

Поскольку в вашем примере задан также ряд болтов в нижней части удлинения, появляется сообщение об ошибке.

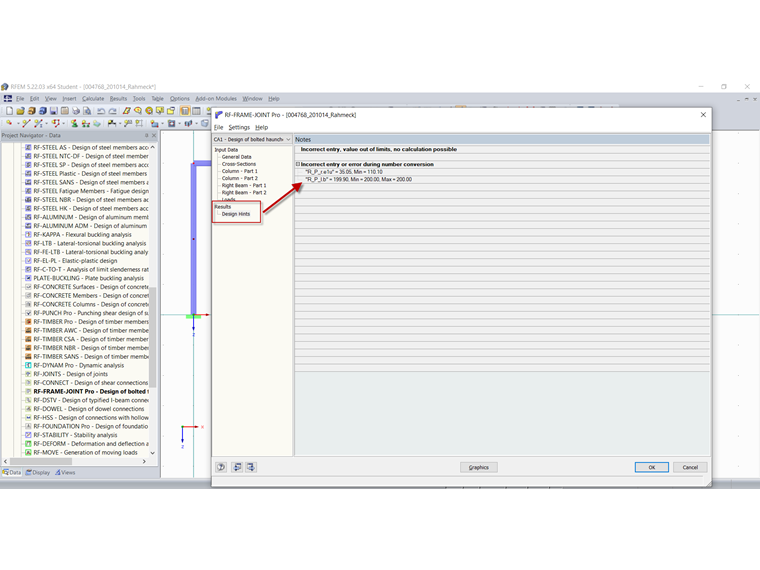

Минимальный размер плиты можно всегда легко проверить в подсказках данного дополнительного модуля.
А желаемую геометрию затем можно задать в дополнительном модуле RF‑/JOINTS Steel - Rigid.
