Perímetro de controlo num canto de parede

Se o canto da parede estiver num canto de uma placa, poderá dar-se o caso de o módulo adicional não criar o perímetro crítico conforme o esperado.

FAQ

FAQ 004654 | O perímetro crítico no canto da parede da minha estrutura tem uma aparência estranha. O que pode ...

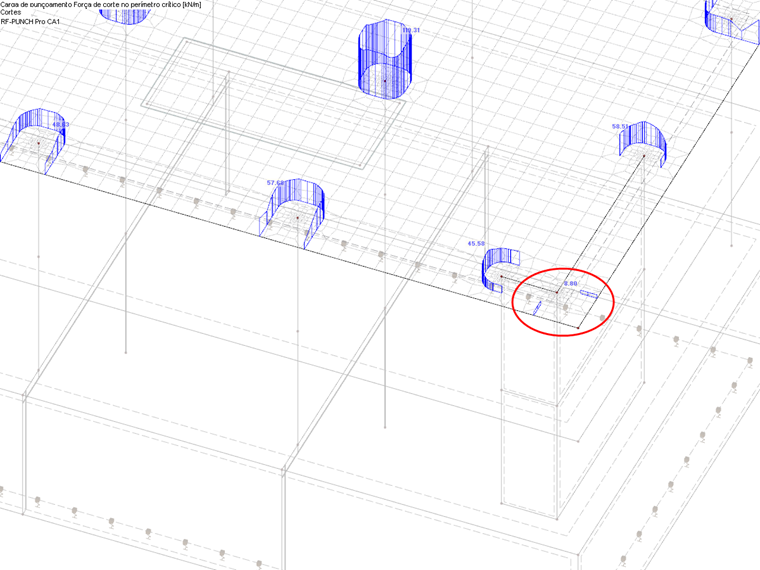

Distribuição das forças de corte no perímetro crítico no canto da parede, no canto de uma placa

Isto pode ser otimizado alterando a posição do canto da parede de "Canto" para "No meio de" na janela 1.5.

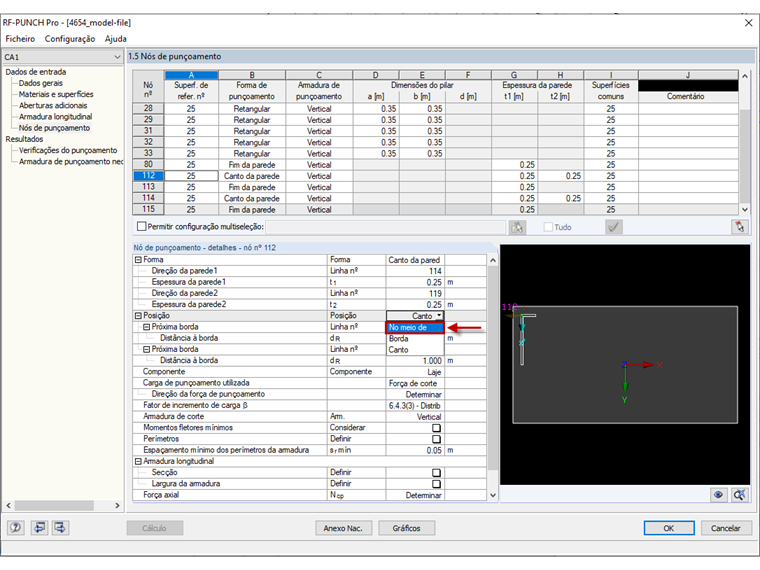

Janela 1.5 do RF-PUNCH Pro com a configuração da posição do canto da parede

Esta alteração irá resultar na distribuição apresentada na Figura 03.

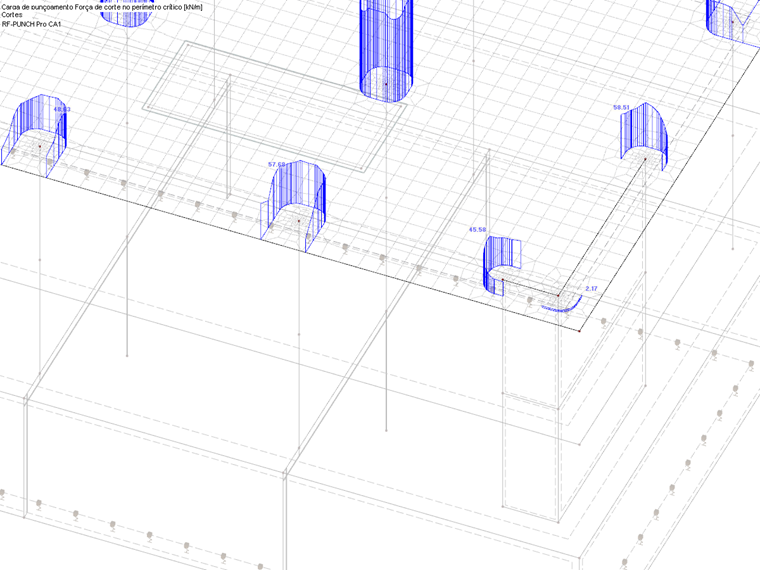

Distribuição ajustada das forças de corte no perímetro crítico no canto da parede
