Ativação de fatores de rigidez nos parâmetros de cálculo

Nos parâmetros de rigidez de um caso de carga ou de uma combinação de carga, podem ser ativados diversos coeficientes de rigidez. O que está exatamente por trás disto?


Resposta:

As modificações de rigidez podem ser controladas separadamente para os seguintes elementos:

  • Materiais
  • Excerto
  • Barras
  • Superfícies

Materiais

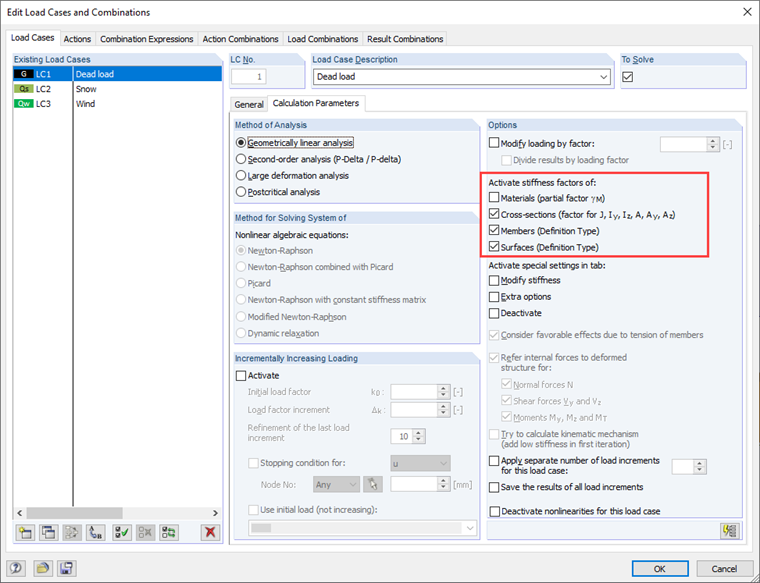

Por norma, a primeira opção "Materiais" apenas está ativada para as combinações de carga (ver Figura 02), visto que se encontra predefinida a teoria de segunda ordem para isso. Quando a função está ativada, a rigidez de todos os elementos é reduzida pelo coeficiente de segurança parcial do material (ver Figura 03). Isto é especialmente importante para a construção em madeira na Europa. Se for selecionada a combinação de carga automática para a Norma EN 1990 + EN 1995, SIA 260 + SIA 265 ou DIN 1055-100 + DIN 18008, as configurações padrão serão diferentes. Se o coeficiente de segurança parcial do material for definido como 1,0, não importa se a função está ativada ou não.


Excerto

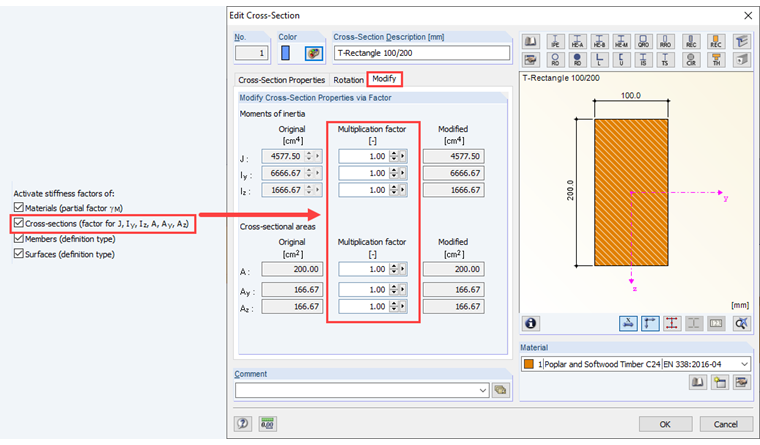

Utilize esta opção para controlar os fatores multiplicadores de secções individuais. No separador "Modificar" da caixa de diálogo "Editar secção", é possível ajustar os momentos de inércia e as superfícies da secção. Isso afeta a rigidez das secções.

Barras

Ao editar uma barra, está disponível o separador de diálogo "Modificar rigidez". Aí, existem vários tipos de definição (ver Figura 05). A opção "Fatores multiplicadores" permite modificar a rigidez de barras individuais da mesma forma como para as secções.

Superfícies

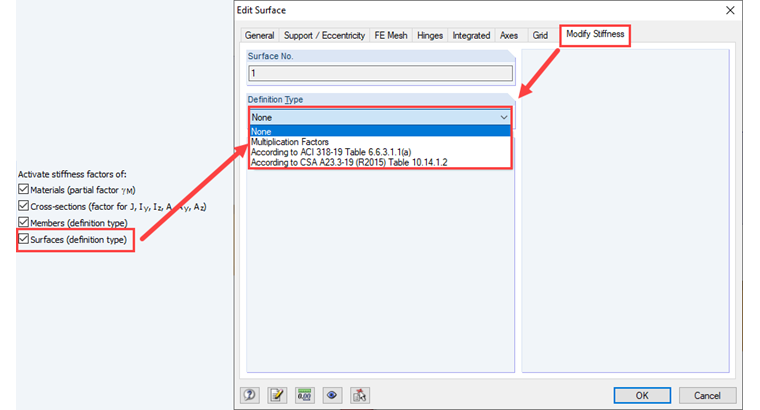

Para as superfícies dos tipos "Padrão" e "Sem tensão", a rigidez da superfície pode ser ajustada no separador "Modificar rigidez" da caixa de diálogo "Editar superfície". Aí, é possível modificar os elementos da matriz de rigidez com um fator (como nas superfícies ortotrópicas).

Outras opções para a modificação da rigidez

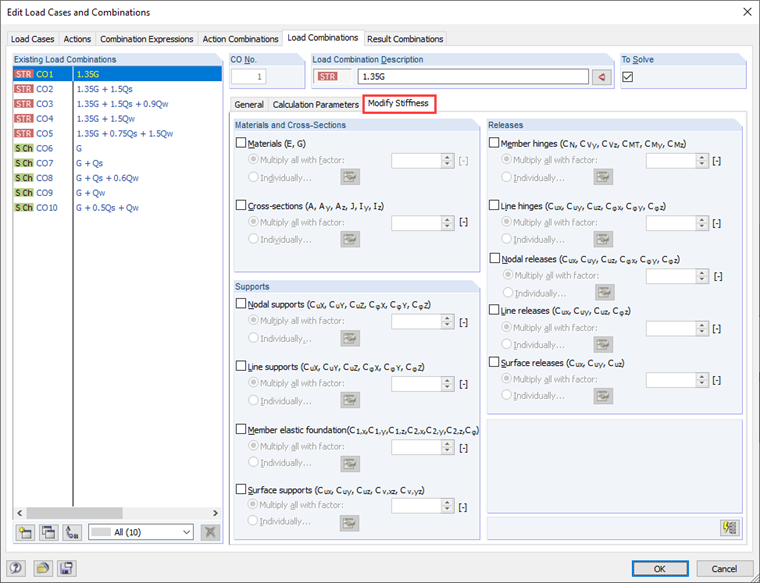

Além disso, pode ser selecionada uma outra opção nos parâmetros de cálculo para ajustar especificamente a rigidez de outros elementos (ver Figura 07). Ao selecionar a opção "Modificar rigidez", é aberto um novo separador (ver Figura 08). Além da rigidez da barra e da superfície, também é possível ajustar individualmente a rigidez dos apoios e das articulações.


Interações de fatores individuais

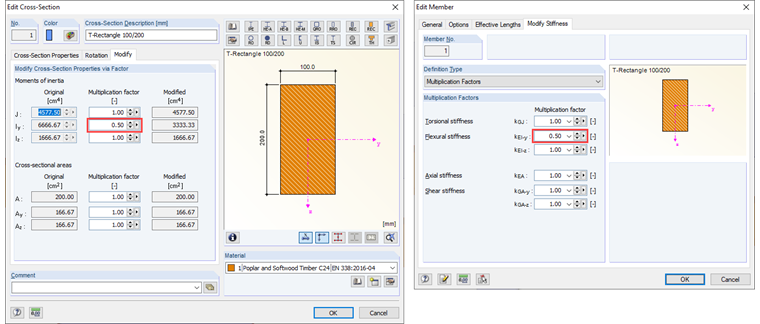

Caso tenham sido definidos vários fatores para um elemento (por exemplo, secção e barra), estes são multiplicados. Do exemplo apresentado na Figura 09 resulta:


Controlo global da modificação da rigidez

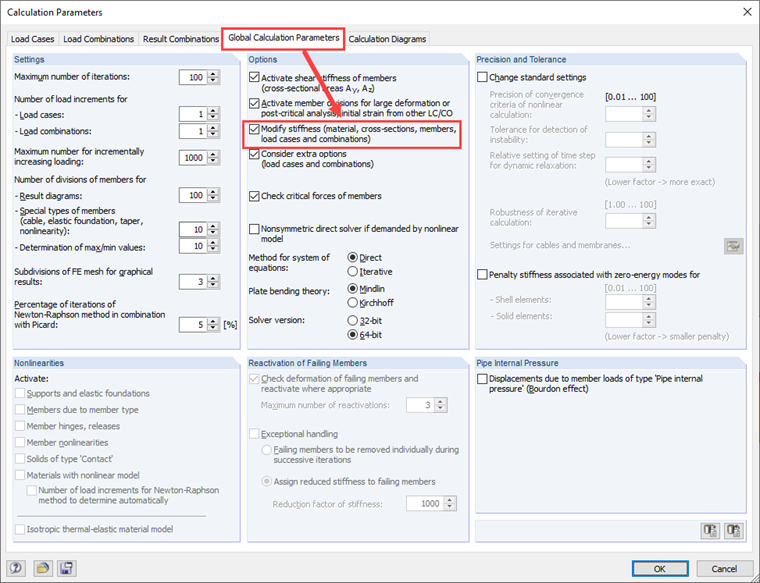

In den globalen Berechnungsparametern (siehe Bild 10) können alle zuvor erwähnten Optionen auf einmal deaktiviert werden. As configurações locais nos parâmetros de cálculo dos casos de carga ou das combinações de carga são ignoradas.


Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
