Durante o cálculo, recebo uma mensagem de erro com o n.º 1639 no RFEM ou o n.º 1640 no RSTAB: "Barra n.º XY | As articulações da barra n.º YZ têm rotação livre sobre o eixo x. Verifique na tabela 1.17 (ou 1.7 no RSTAB), ou noutra tabela relacionada". Como é que posso resolver este problema?

Question

Durante o c&#225;lculo, recebo uma mensagem de erro com o n.&#186; 1639 no RFEM ou o n.&#186; 1640 no RSTAB: "Barra n.&#186; XY | As articula&#231;&#245;es da barra n.&#186; YZ t&#234;m rota&#231;&#227;o livre sobre o eixo x. Verifique na tabela 1.17 (ou 1.7 no RSTAB), ou noutra tabela relacionada". Como &#233; que posso resolver este problema?

Accepted Answer

De facto, esta mensagem de erro apenas aparece caso uma articula&#231;&#227;o de barra que permita uma rota&#231;&#227;o sobre o eixo local x tenha sido atribu&#237;da a uma barra nas duas extremidades. Assim, a barra pode rodar livremente sobre o seu pr&#243;prio eixo e &#233; por isso inst&#225;vel.Atribua uma nova articula&#231;&#227;o a uma das extremidades da barra onde o grau de liberdade φx n&#227;o &#233; articulado.

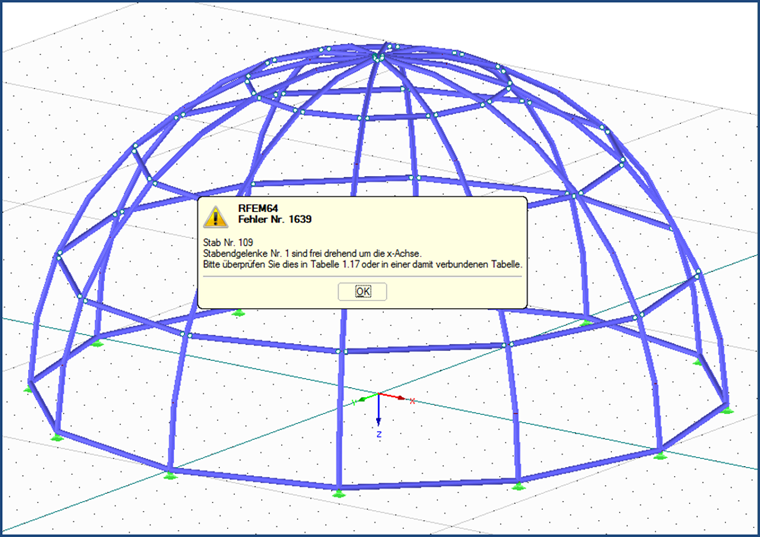

Mensagem de erro 1639/1640 para rotação livre sobre o eixo x
