Estou a dimensionar superfícies no RF-CONCRETE Surfaces e obtenho uma armadura mínima alta em algumas áreas como resultado da verificação do SLS. In anderen Bereichen ist die Mindestbewehrung aber deutlich geringer. Qual é a razão para isso?

Q: Estou a dimensionar superfícies no RF-CONCRETE Surfaces e obtenho uma armadura mínima alta em algumas áreas como resultado da verificação do SLS. In anderen Bereichen ist die Mindestbewehrung aber deutlich geringer. Qual é a razão para isso?

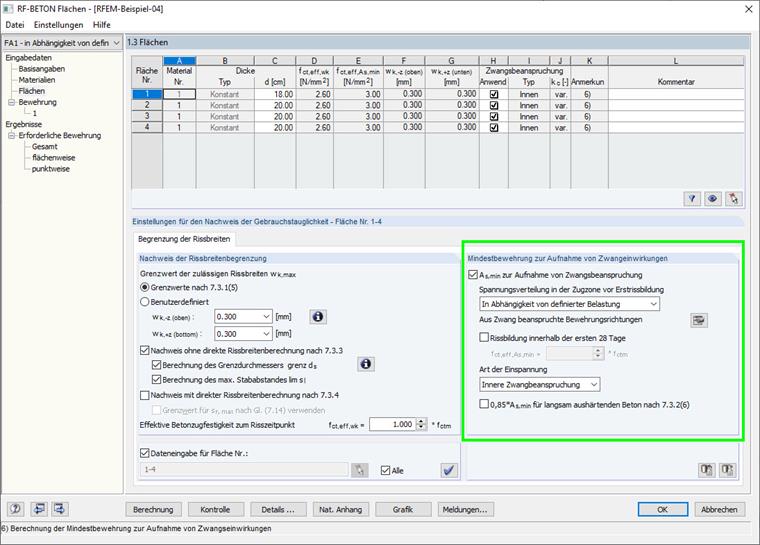

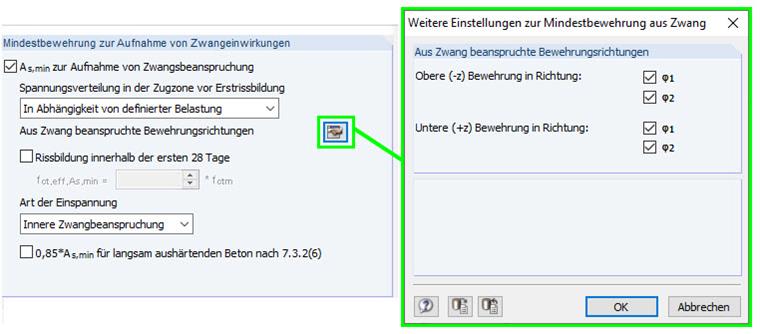

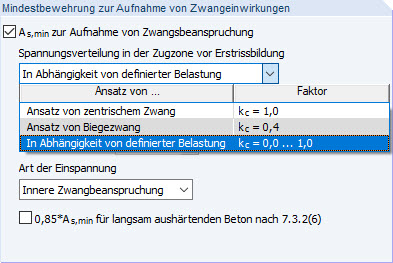

Por defeito, a determinação da armadura mínima é baseada na distribuição de tensões na zona de tração antes da fendilhação inicial (coeficiente kc de acordo com EN 1992-1-1, 7.3.2 [7.2.]), que depende do carregamento externo (Figura 01). Das heißt, laut Voreinstellung ist kc variabel.Je nach Spannungszustand (also z. B. reine Biegung, Biegung und Zug, Biegung und Druck und reiner Zug) kann die Mindestbewehrung über die Fläche hinweg variieren.Die Voreinstellung kann aber auch angepasst werden. So kann ein Biegezwang (kc = 0,4) oder ein zentrischer Zwang (kc = 1,0) gewählt werden (Bild 02).Sobald ein konstanter Wert für kc zugrunde gelegt ist, ist die Mindestbewehrung unabhängig von der äußeren Last und wird gleichmäßig über das Bauteil angesetzt.In diesem Zusammenhang kann außerdem gewählt werden, in welcher Richtung der Zwang berücksichtigt werden soll (Bild 03).

Question

Estou a dimensionar superf&#237;cies no RF-CONCRETE Surfaces e obtenho uma armadura m&#237;nima alta em algumas &#225;reas como resultado da verifica&#231;&#227;o do SLS. In anderen Bereichen ist die Mindestbewehrung aber deutlich geringer. Qual &#233; a raz&#227;o para isso?

Accepted Answer

Por defeito, a determina&#231;&#227;o da armadura m&#237;nima &#233; baseada na distribui&#231;&#227;o de tens&#245;es na zona de tra&#231;&#227;o antes da fendilha&#231;&#227;o inicial (coeficiente kc de acordo com EN 1992-1-1, 7.3.2 [7.2.]), que depende do carregamento externo (Figura 01). Das hei&#223;t, laut Voreinstellung ist kc variabel.Je nach Spannungszustand (also z. B. reine Biegung, Biegung und Zug, Biegung und Druck und reiner Zug) kann die Mindestbewehrung &#252;ber die Fl&#228;che hinweg variieren.Die Voreinstellung kann aber auch angepasst werden. So kann ein Biegezwang (kc = 0,4) oder ein zentrischer Zwang (kc = 1,0) gew&#228;hlt werden (Bild 02).Sobald ein konstanter Wert f&#252;r kc zugrunde gelegt ist, ist die Mindestbewehrung unabh&#228;ngig von der &#228;u&#223;eren Last und wird gleichm&#228;&#223;ig &#252;ber das Bauteil angesetzt.In diesem Zusammenhang kann au&#223;erdem gew&#228;hlt werden, in welcher Richtung der Zwang ber&#252;cksichtigt werden soll (Bild 03).
