Estoy diseñando superficies en RF-CONCRETE Surfaces y obtengo una armadura mínima alta en algunas áreas como resultado del cálculo del ELS. En otras áreas, sin embargo, la armadura mínima es considerablemente más pequeña. ¿Cuál puede ser la causa?

Q: Estoy diseñando superficies en RF-CONCRETE Surfaces y obtengo una armadura mínima alta en algunas áreas como resultado del cálculo del ELS. En otras áreas, sin embargo, la armadura mínima es considerablemente más pequeña. ¿Cuál puede ser la causa?

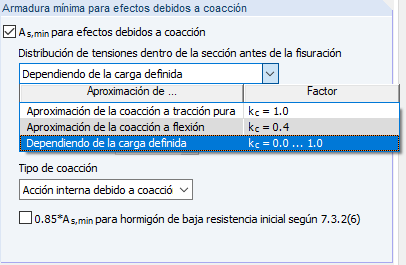

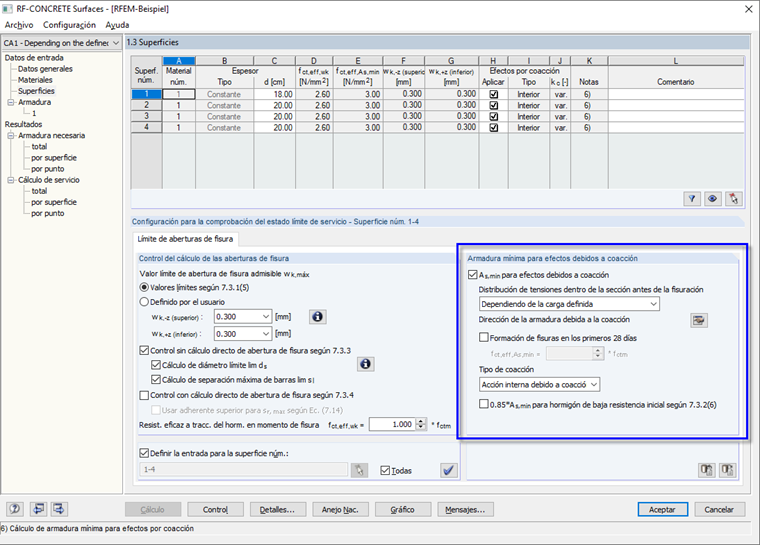

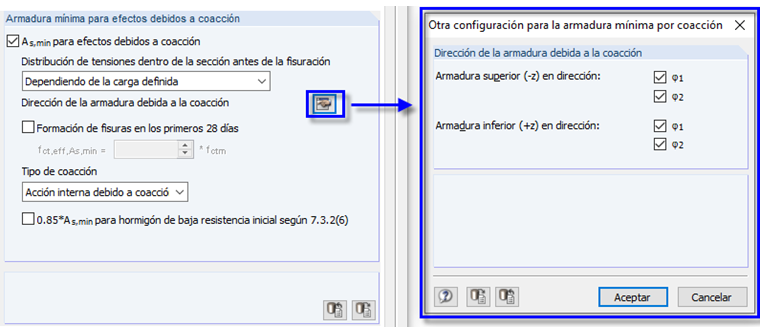

De forma predeterminada, la determinación de la armadura mínima se basa en la distribución de tensiones en la zona de tracción antes de la fisuración inicial (coeficiente kc según EN 1992-1-1, 7.3.2 [7.2.]), que depende de la carga externa (Imagen 01). Das heißt, laut Voreinstellung ist kc variabel.Je nach Spannungszustand (also z. B. reine Biegung, Biegung und Zug, Biegung und Druck und reiner Zug) kann die Mindestbewehrung über die Fläche hinweg variieren.Sin embargo, también es posible ajustar el la configuración predeterminada. So kann ein Biegezwang (kc = 0,4) oder ein zentrischer Zwang (kc = 1,0) gewählt werden (Bild 02).Sobald ein konstanter Wert für kc zugrunde gelegt ist, ist die Mindestbewehrung unabhängig von der äußeren Last und wird gleichmäßig über das Bauteil angesetzt.In diesem Zusammenhang kann außerdem gewählt werden, in welcher Richtung der Zwang berücksichtigt werden soll (Bild 03).

Question

Estoy dise&#241;ando superficies en RF-CONCRETE Surfaces y obtengo una armadura m&#237;nima alta en algunas &#225;reas como resultado del c&#225;lculo del ELS. En otras &#225;reas, sin embargo, la armadura m&#237;nima es considerablemente m&#225;s peque&#241;a. &#191;Cu&#225;l puede ser la causa?

Accepted Answer

De forma predeterminada, la determinaci&#243;n de la armadura m&#237;nima se basa en la distribuci&#243;n de tensiones en la zona de tracci&#243;n antes de la fisuraci&#243;n inicial (coeficiente kc seg&#250;n EN 1992-1-1, 7.3.2 [7.2.]), que depende de la carga externa (Imagen 01). Das hei&#223;t, laut Voreinstellung ist kc variabel.Je nach Spannungszustand (also z. B. reine Biegung, Biegung und Zug, Biegung und Druck und reiner Zug) kann die Mindestbewehrung &#252;ber die Fl&#228;che hinweg variieren.Sin embargo, tambi&#233;n es posible ajustar el la configuraci&#243;n predeterminada. So kann ein Biegezwang (kc = 0,4) oder ein zentrischer Zwang (kc = 1,0) gew&#228;hlt werden (Bild 02).Sobald ein konstanter Wert f&#252;r kc zugrunde gelegt ist, ist die Mindestbewehrung unabh&#228;ngig von der &#228;u&#223;eren Last und wird gleichm&#228;&#223;ig &#252;ber das Bauteil angesetzt.In diesem Zusammenhang kann au&#223;erdem gew&#228;hlt werden, in welcher Richtung der Zwang ber&#252;cksichtigt werden soll (Bild 03).

Armadura mínima diferente en RF-CONCRETE Surfaces

Estoy diseñando superficies en RF-CONCRETE Surfaces y obtengo una armadura mínima alta en algunas áreas como resultado del cálculo del ELS. En otras áreas, sin embargo, la armadura mínima es considerablemente más pequeña. ¿Cuál puede ser la causa?
