Numa inspeção mais detalhada dos resultados, reparei que as distribuições de momentos nas colunas apontam em diferentes direções ou alteram os sinais.

Q: Numa inspeção mais detalhada dos resultados, reparei que as distribuições de momentos nas colunas apontam em diferentes direções ou alteram os sinais.

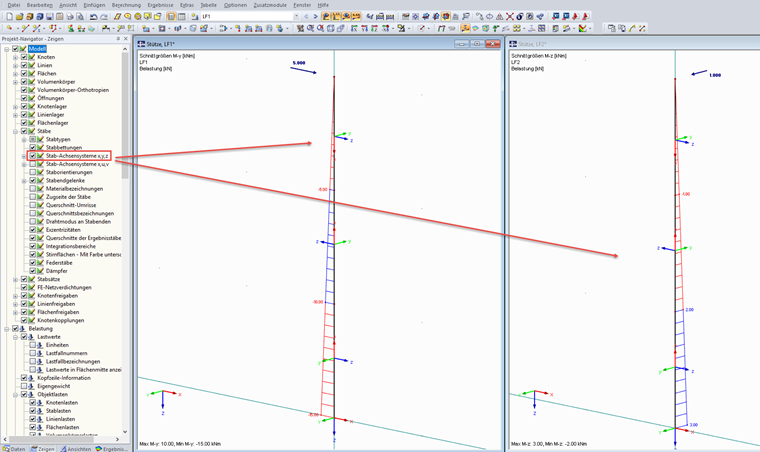

Ao definir pilares constituídos por várias barras individuais, é necessário sempre ter em atenção a orientação e a rotação da barra. Manche Stäbe haben hier die x-Achse nach oben gerichtet oder sind gedreht (siehe Bild 1). Durch die unterschiedliche Ausrichtung ändert sich für My bzw. Mz das Vorzeichen.Man kann diese Einstellungen sehr leicht prüfen, indem man die Anzeige der Stab-Achsensysteme aktiviert (siehe Bild).

Question

Numa inspe&#231;&#227;o mais detalhada dos resultados, reparei que as distribui&#231;&#245;es de momentos nas colunas apontam em diferentes dire&#231;&#245;es ou alteram os sinais.

Accepted Answer

Ao definir pilares constitu&#237;dos por v&#225;rias barras individuais, &#233; necess&#225;rio sempre ter em aten&#231;&#227;o a orienta&#231;&#227;o e a rota&#231;&#227;o da barra. Manche St&#228;be haben hier die x-Achse nach oben gerichtet oder sind gedreht (siehe Bild 1). Durch die unterschiedliche Ausrichtung &#228;ndert sich f&#252;r My bzw. Mz das Vorzeichen.Man kann diese Einstellungen sehr leicht pr&#252;fen, indem man die Anzeige der Stab-Achsensysteme aktiviert (siehe Bild).

Diagramas de momentos variáveis em pilares

Numa inspeção mais detalhada dos resultados, reparei que as distribuições de momentos nas colunas apontam em diferentes direções ou alteram os sinais.
