Pergunta
Existe alguma possibilidade no programa de obter forças axiais e momentos a partir das tensões calculadas para sólidos?
Resposta:

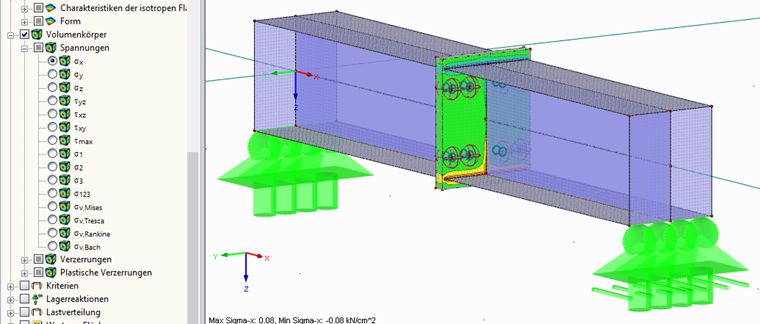

Para sólidos, não estão disponíveis forças internas no programa. Converter tensões em forças internas também seria muito complexo, porque não só mx, my e mz estariam disponíveis, mas também os componentes de torção, mxy, myz, mxz, bem como as forças de corte e axial. No caso de sólidos, geralmente limita-se à avaliação direta das tensões. Se ainda assim necessitar das forças internas, tem a possibilidade de referir as forças internas de um sólido a uma barra. A barra de resultados foi implementada no programa para este efeito.
