Pregunta
¿Hay alguna posibilidad en el programa de obtener esfuerzos axiles y momentos de las tensiones calculadas para sólidos?
Respuesta:

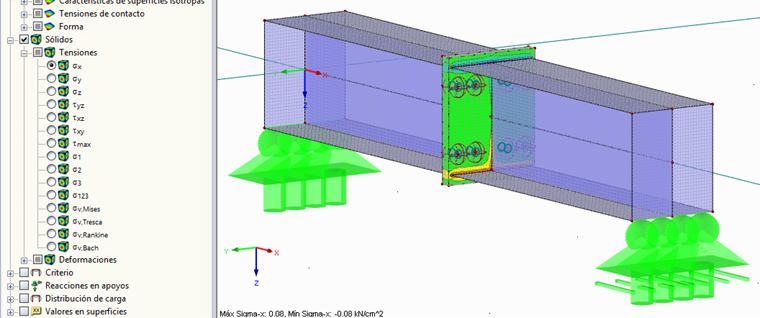

Para los sólidos, no hay esfuerzos internos disponibles en el programa. La conversión de tensiones en esfuerzos internos también sería muy compleja, ya que no solo estarían disponibles mx, my y mz, sino también las componentes torsionales, mxy, myz, mxz, así como los esfuerzos cortantes y axiles. En el caso de sólidos, normalmente se limita a la evaluación de tensiones directa. Si aún necesita los esfuerzos internos, tiene la posibilidad de referir los esfuerzos internos de un sólido a una barra. La viga de resultados se ha implementado en el programa para este propósito.
