Visualização de tensões e esforços internos no navegador de projetos – Resultados, dependendo do tipo de modelo

Depende do tipo de modelo selecionado. In diesem Fall wurde ein ebenes System ausgewählt. So werden auch nur für diese Ebene die relevanten Ergebnisse angezeigt, da diese wegen der eingeschränkten Koordinaten und Freiheitsgrade reduziert werden (siehe Bild 1).

1 Resultados do sistema 2D e da superfície

Wählt man dagegen ein 3D-System als Modelltyp aus, so werden alle Spannungen und Schnittgrößen dargestellt (siehe Bild 2).

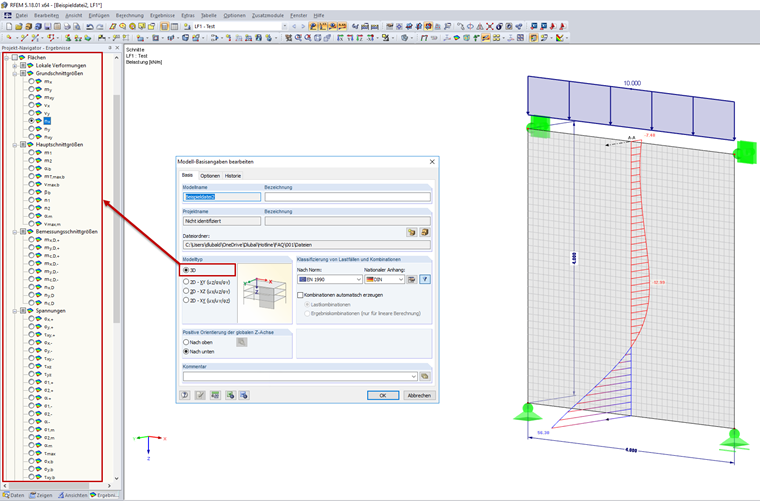

2 Resultados do sistema 3D e da superfície
