Отображение напряжений и внутренних сил в навигаторе Результаты в зависимости от типа модели

Зависит от выбранного типа модели. In diesem Fall wurde ein ebenes System ausgewählt. So werden auch nur für diese Ebene die relevanten Ergebnisse angezeigt, da diese wegen der eingeschränkten Koordinaten und Freiheitsgrade reduziert werden (siehe Bild 1).

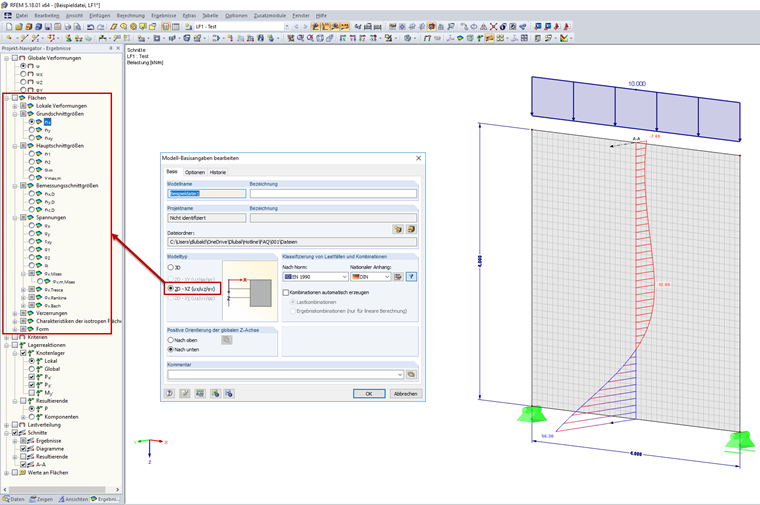

1 2D системы и результаты поверхностей

Wählt man dagegen ein 3D-System als Modelltyp aus, so werden alle Spannungen und Schnittgrößen dargestellt (siehe Bild 2).

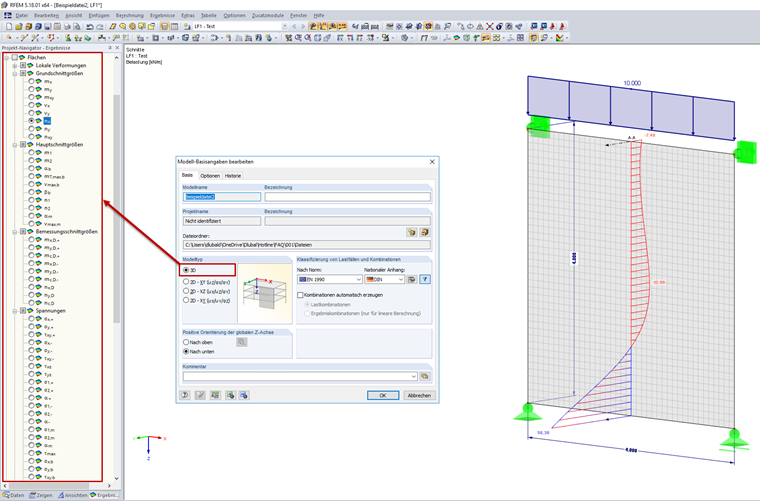

2 3D -система и результаты поверхностей
