Resposta:

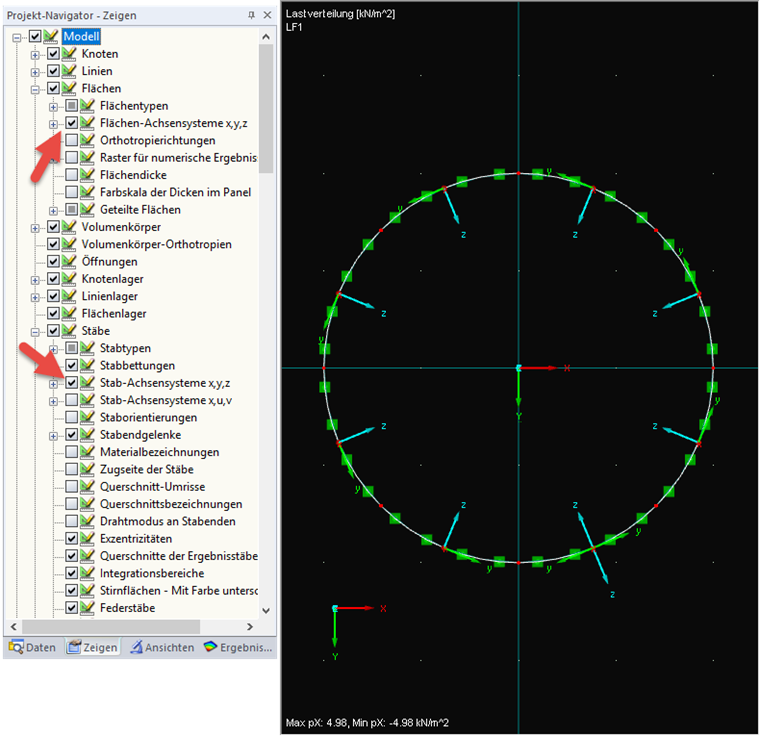

Verifique as orientações de todos os apoios, barras e superfícies e, portanto, as orientações das cargas. Os respetivos sistemas de coordenadas podem ser visualizados através do Navegador Mostrar (Figura 01).

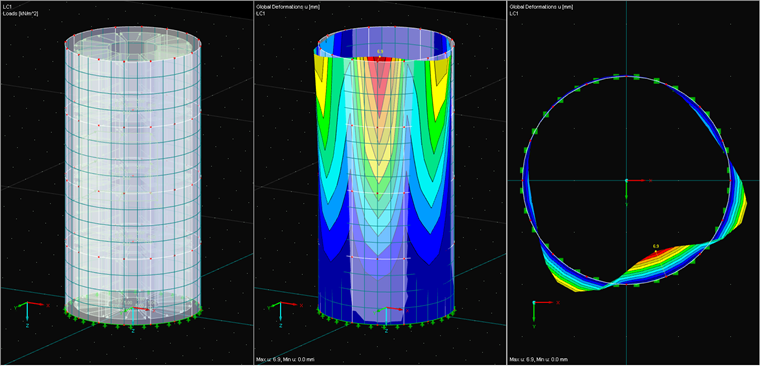

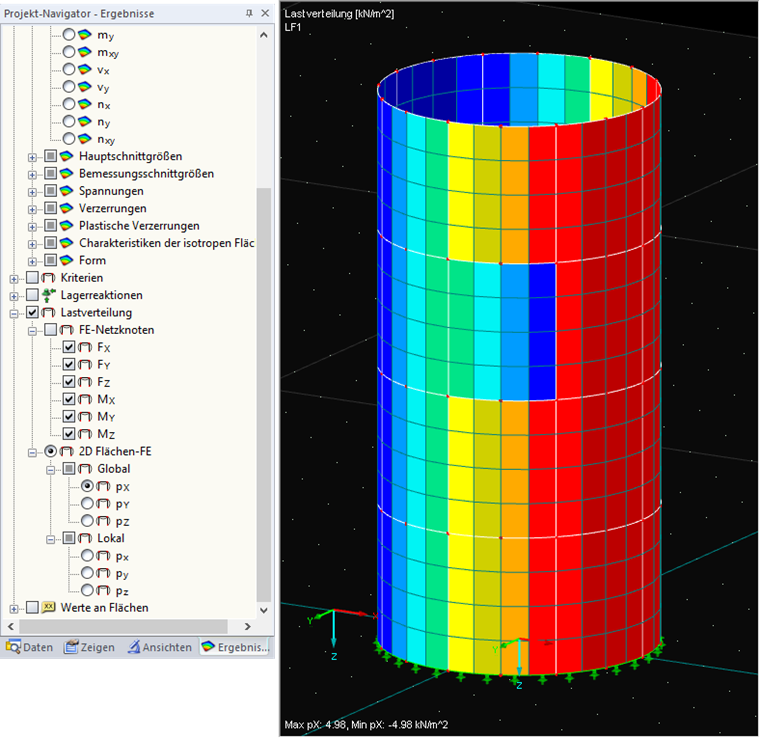

Se isso não resolver o problema, use o caso de carga mais simples possível, onde a deformação é fácil de seguir. Consulte os esforços internos e as deformações para detetar possíveis rotações ou ligações em falta (Figura 02). Para reconhecer as cargas rodadas nas superfícies, também pode utilizar a opção "Distribuição de cargas" nos resultados (Figura 03).
Muitas vezes falta uma suposta ligação entre uma superfície e uma barra. Neste caso, a malha de EF também pode mostrar se a ligação existe.
Se a assimetria permanecer, utilize uma cópia do modelo e elimine os elementos sucessivamente para encontrar a causa da simetria em falta.
Se tudo isto não funcionar, envie o modelo para a nossa linha de apoio com uma nota dos testes já realizados.
