Problemas de simetría en reacciones en apoyos y modelado

Mi modelo debería ser simétrico, pero las reacciones en los apoyos reflejan una carga o modelado asimétrico. ¿Qué puedo hacer?


Respuesta:

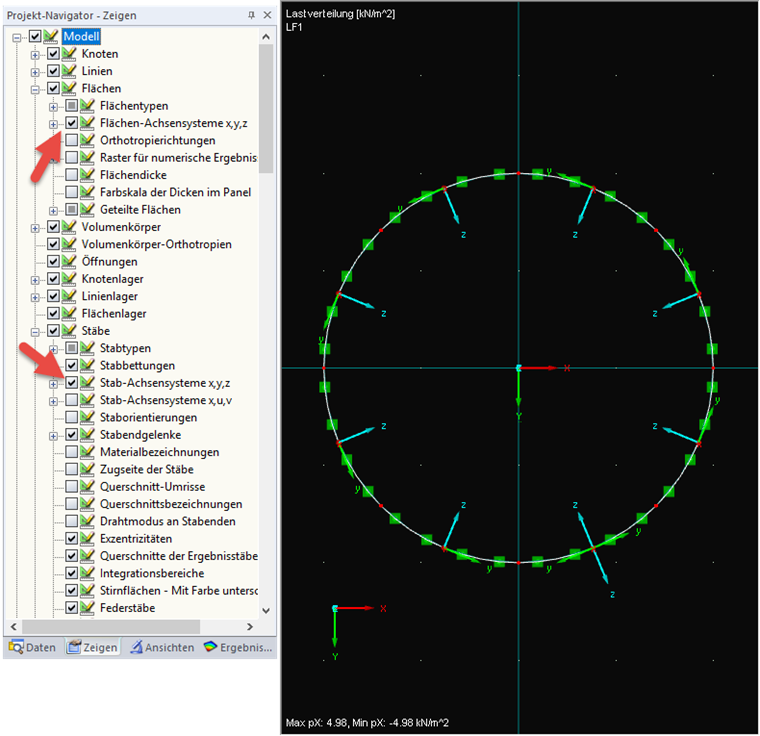

Compruebe las orientaciones de todos los apoyos, barras y superficies y, por lo tanto, las orientaciones de las cargas. Hilfreich ist dabei die Anzeige der jeweiligen Koordinatensysteme über den Zeigen-Navigator (Bild 01).

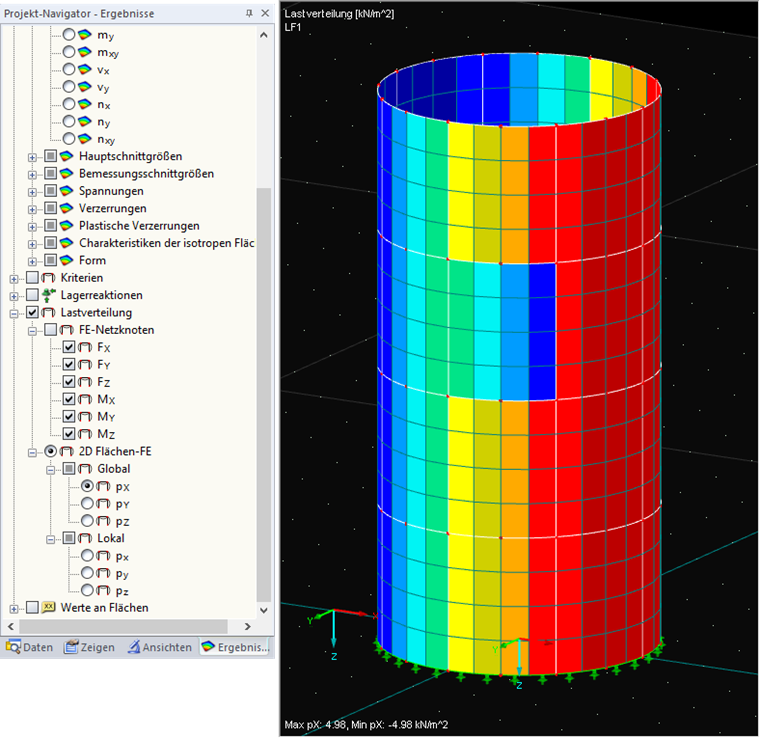

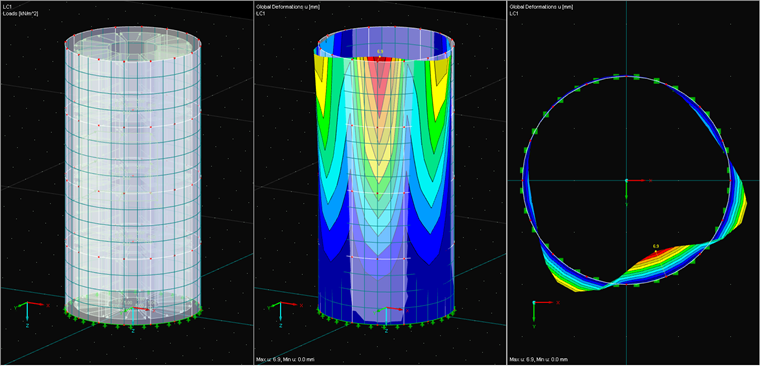

Falls das Problem damit nicht gelöst wird, verwenden Sie zunächst einen möglichst einfachen Lastfall, in dem die Verformung einfach nachzuvollziehen ist. Ziehen Sie Schnittgrößenverläufe und Verformungen zu Rate, um mögliche Verdrehungen oder fehlende Verbindungen zu erkennen (Bild 02). Um verdrehte Belastungen auf Flächen erkennen zu können, können Sie auch die Option "Lastverteilung" in den Ergebnissen verwenden (Bild 03).


Nicht selten ist eine vermeintliche Verbindung zwischen einer Fläche und einem Stab nicht vorhanden. Hier kann auch das FE-Netz zeigen, ob die Verbindung existiert.<br>

Wenn auch danach die Asymmetrie bleibt, verwenden Sie eine Kopie des Modells und löschen dort sukzessive Elemente, um die Ursache der fehlenden Symmetrie aufzuspüren.

Wenn dies alles erfolglos sein sollte, senden Sie das Modell bitte an unsere Hotline mit einem Vermerk, welche Tests Sie bereits durchgeführt haben.
