Resposta:
Interface entre o RFEM/RSTAB e o Autodesk Revit
O RFEM e o RSTAB comunicam com o Revit Structure através de uma interface direta e permitem a troca de dados. As estruturas modeladas com o RFEM e o RSTAB podem ser transferidas para o Revit Structure com um simples premir de botão.
O RFEM/RSTAB é baseado num modelo estrutural orientado para objetos estruturais, o Revit para modelação paramétrica. Deste modo, a inteligência dos objetos não se perde durante a troca de dados. isto significa que para um pilar ou uma viga se obtém outro objeto equivalente no RFEM e não apenas um conjunto de linhas.
Interface direta do RSTAB/RFEM para o Autodesk AutoCAD
As barras são exportadas como linhas do RFEM/RSTAB. As camadas destas linhas contêm informações sobre as secções transversais e os materiais utilizados. Ao exportar um ficheiro DXF do RFEM, é possível exportar a numeração, que é controlada pelo navegador, além de todo o modelo – incluindo a malha EF.
Outra opção para exportar do RFEM/RSTAB consiste em transferir os resultados na forma de isolinhas para um ficheiro DXF. Assim sendo, podem ser selecionados especificamente vários elementos, por exemplo, isolinhas, malha de EF, valores, etc.
Interface direta do RSTAB/RFEM para Tekla Structures
Com a interface integrada direta, é possível facilmente transferir o modelo analítico de sistemas detalhados do Tekla Structures para o RFEM/RSTAB.
No caso de modificações no planeamento estrutural, o modelo Tekla pode ser atualizado rapidamente através da interface direta, na medida em que permite comparar materiais, secções e coordenadas modificados. Também é possível remover elementos que já não se encontram disponíveis ou adicionar novos elementos de construção.
Interfaces para Rhino & Grasshopper
Interface Rhino: Es können sowohl Linien als auch Flächen inkl. Öffnungen an RFEM übergeben (Export) bzw. aus RFEM übernommen werden (Import). Os seguintes tipos de linhas podem ser transferidos: Linha, polilinha, arco, círculo, elipse, parábola e NURBS. Além disso, é possível trocar estes tipos de superfície: Plano, superfície de rotação e NURBS.
Interface Grasshopper: permite ativar o separador da Dlubal no programa Grasshopper. Este inclui três opções. A opção "Superfícies" permite adicionar propriedades de superfície específicas da Dlubal (material, espessura, tipo de rigidez da superfície) às geometrias 2D. Com a opção "Barra", podem ser adicionadas propriedades específicas da barra (material, secção, rotação da barra) nas linhas ou curvas importadas. A terceira opção permite a exportação direta para o RFEM.

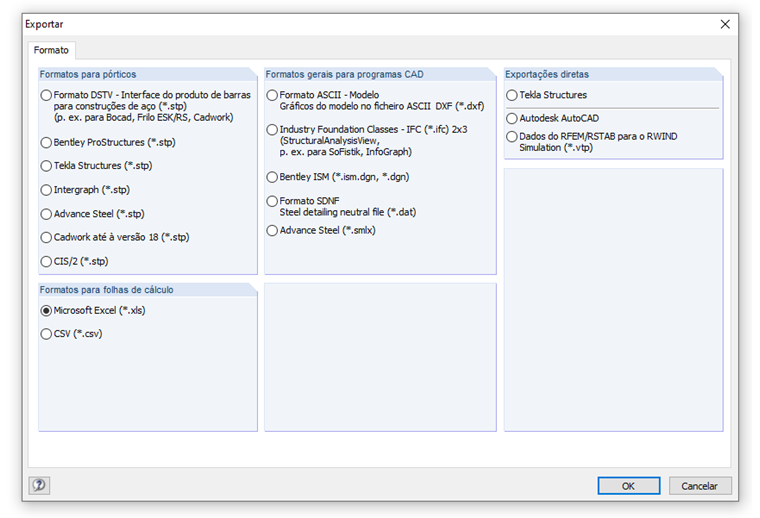

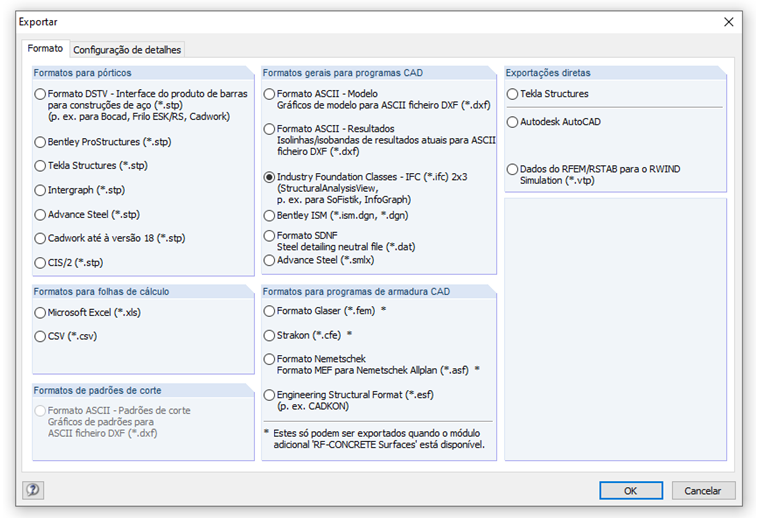

Outros formatos de troca de dados
DXF, IFC, STP (por ex., para Intergraph, Advance Steel, SEMA, Cadwork, HSB-Cad, etc.), DSTV (por ex., para Bocad e Frilo), FEM (Glaser) e CFE (Strakon), XLS (Microsoft EXCEL), CSV, ISM.DGN, DGN (Bentley ISM), DAT, SMLX (Advance Steel), ASF (Nemetschek Allplan), ESF
Pode obter uma descrição geral detalhada sobre as interfaces e o planeamento orientado BIM, consulte a nossa página web Building Information Modeling (BIM) .
Além disso, já existem inúmeros Seminários web sobre o tema BIM que podem ser consultados em formato vídeo na nossa página web.
