Interfaccia tra RFEM/RSTAB e Autodesk Revit
RFEM und RSTAB kommunizieren über eine direkte Schnittstelle zu Revit Structure und ermöglichen einen Datenaustausch. Mit RFEM und RSTAB modellierte Tragwerke lassen sich einfach per Knopfdruck an Revit Structure übergeben.
RFEM/RSTAB basieren auf einem objektorientierten Gebäudemodell, Revit auf einer parametrischen Modellierung. Pertanto, l'intelligenza degli oggetti non va persa durante lo scambio di dati. Ciò significa che in RFEM si ottiene un oggetto equivalente per una colonna o una trave e non solo un insieme di linee.
Direkte RSTAB / RFEM-Schnittstelle zu Autodesk AutoCAD
Die Stäbe werden aus RFEM/RSTAB als Linien exportiert. Die Layer dieser Linien enthalten Informationen zu den verwendeten Querschnitten und Materialien. Beim Exportieren einer DXF-Datei aus RFEM kann zusätzlich zum gesamten Modell - einschließlich FE-Netz - die Nummerierung exportiert werden, die über Navigator gesteuert wird.
Eine weitere Möglichkeit des Exports aus RFEM/RSTAB besteht darin, Ergebnisse in Form von Isolinien in eine DXF-Datei zu übergeben. Dabei können verschiedene Elemente wie Isolinien, FE-Netz, Werte etc. gezielt ausgewählt werden.
Direkte RSTAB / RFEM-Schnittstelle zu Tekla Structures
Mit der direkten integrierten Schnittstelle lässt sich das analytische Modell ausdetaillierter Systeme von Tekla Structures ganz einfach an RFEM / RSTAB übergeben.
Bei Änderungen in der Tragwerksplanung lässt sich mit der direkten Schnittstelle das Tekla-Modell schnell aktualisieren, indem die geänderten Materialien, Profile und Koordinaten abgeglichen werden. Das Entfernen nicht mehr vorhandener oder das Hinzufügen neuer Konstruktionselemente ist ebenfalls möglich.
Interfacce per Rhino e Grasshopper
Rhino-Schnittstelle: Es können sowohl Linien als auch Flächen inkl. Öffnungen an RFEM übergeben (Export) bzw. aus RFEM übernommen werden (Import). Dabei lassen sich folgende Linientypen übergeben: Linie, Polylinie, Bogen, Kreis, Ellipse, Parabel sowie NURBS. Zudem ist der Austausch dieser Flächentypen möglich: Ebene, Rotationsfläche und NURBS.
Grasshopper-Schnittstelle: Mit der Schnittstelle wird der Dlubal-Tab in Grasshopper freigeschalten. Dieser beinhaltet drei Komponenten. Die Komponente "Flächen" ermöglicht das Hinzufügen Dlubal-spezifischer Flächeneigenschaften (Material, Dicke, Flächen-Steifigkeitstyp) an 2D-Geometrien. Mit der Komponente "Stab" lassen sich stabspezifische Eigenschaften (Material, Querschnitt, Stabdrehung) an eingehende Linien bzw. Kurven hinzufügen. Die dritte Komponente ermöglicht den direkten Export nach RFEM.
Weitere Austauschformate

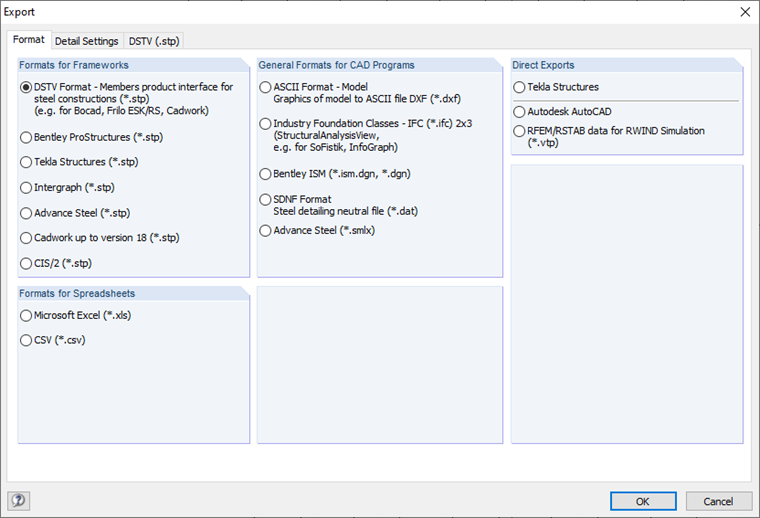

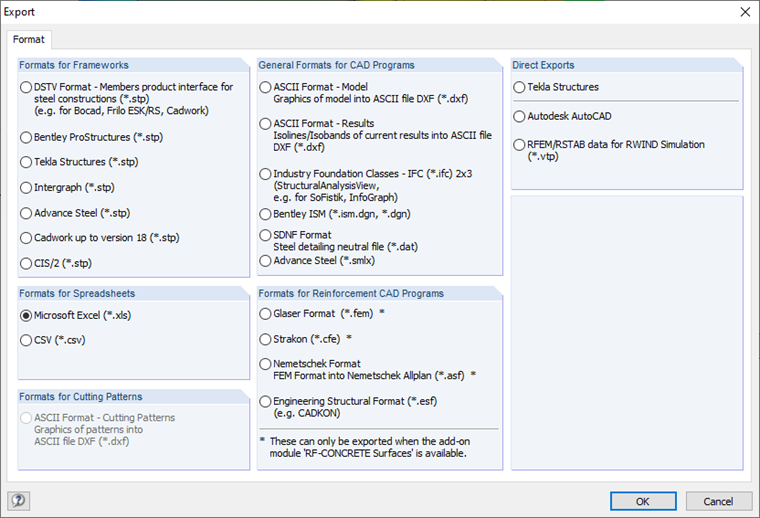

DXF, IFC, STP (z. B. für Intergraph, Advance Steel, SEMA, Cadwork, HSB-Cad usw.), DSTV (z. B. für Bocad und Frilo), FEM (Glaser) und CFE (Strakon), XLS (Microsoft EXCEL), CSV, ISM.DGN, DGN (Bentley ISM), DAT, SMLX (Advance Steel), ASF (Nemetschek Allplan), ESF
Eine detaillierte Übersicht zu den Schnittstellen und zur BIM orientierten Planung gibt es auf unserer Webseite Building Information Modeling (BIM).
