Criar uma lista de partes das secções e exportar para o Excel

Como é que posso determinar quais os comprimentos da secção que são utilizados?


Resposta:

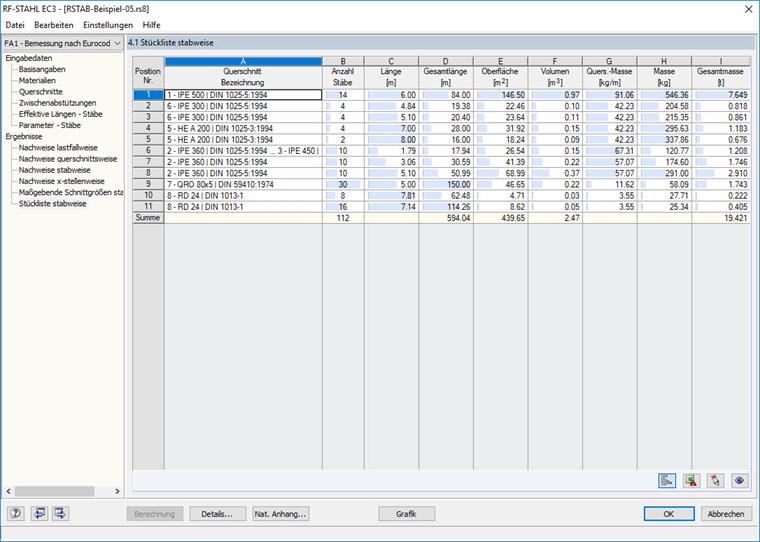

Uma lista de partes das secções pode ser gerada com os módulos de dimensionamento (por exemplo, RF‑/STEEL EC3) e transferida para o Excel (ver Figura 01).

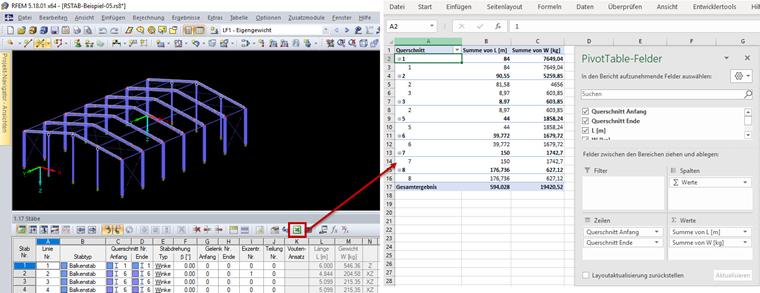

Des weiteren kann die Stabtabelle nach Excel exportiert werden. Diese Tabelle kann dann in Excel beispielsweise mithilfe einer PivotTable ausgewertet werden (siehe Bild 2).

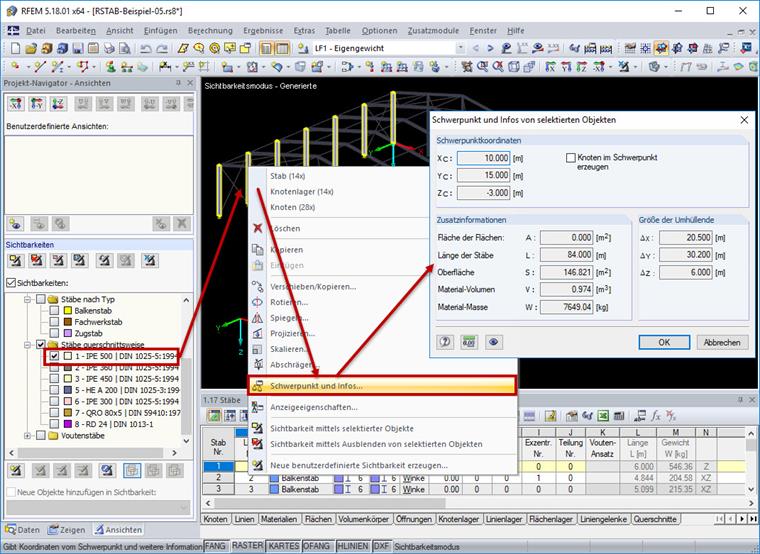

Außerdem können Informationen wie die Länge von Stäben oder die Material-Masse über die Funktion "Schwerpunkt und Infos" ermittelt werden. Dazu sind die Stäbe mit dem betreffenden Querschnitt zunächst zu selektieren und dann aus dem Kontextmenü der Befehl "Schwerpunkt und Infos" zu wählen (siehe Bild 3).

Alternativ kann die Ausgabe einer Stückliste mit der RF-/ RS-COM-Schnittstelle programmiert werden, wie im Beitrag COM-Schnittstelle in VBA | Erstellen einer Stückliste gezeigt.
