Para a função "Importar reações de apoio como carga", não encontrei nenhuma opção para transferir os momentos de linha. Wie kann ich die Momente mx aus einem Linienlager als Last importieren?

Q: Para a função "Importar reações de apoio como carga", não encontrei nenhuma opção para transferir os momentos de linha. Wie kann ich die Momente mx aus einem Linienlager als Last importieren?

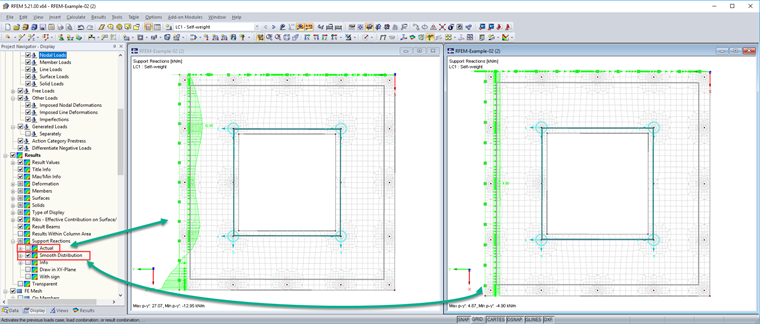

A importação de carga com a função mencionada é limitada a cargas verticais (transferência em estruturas 2D). Werden Lagerreaktionen in andere Richtungen benötigt, müssen diese manuell übertragen werden.Für eine erleichterte manuelle Übernahme könnte man anstatt der "Tatsächlichen" Lagerreaktionen die "Glatte Verteilung" je Linie darstellen lassen (siehe Bild). Dabei gilt natürlich: Je feiner die Unterteilung der Linien, desto genauer (mehr Abstufungen) nähert sich das Ergebnis an den tatsächlichen Verlauf an.

Question

Para a fun&#231;&#227;o "Importar rea&#231;&#245;es de apoio como carga", n&#227;o encontrei nenhuma op&#231;&#227;o para transferir os momentos de linha. Wie kann ich die Momente mx aus einem Linienlager als Last importieren?

Accepted Answer

A importa&#231;&#227;o de carga com a fun&#231;&#227;o mencionada &#233; limitada a cargas verticais (transfer&#234;ncia em estruturas 2D). Werden Lagerreaktionen in andere Richtungen ben&#246;tigt, m&#252;ssen diese manuell &#252;bertragen werden.F&#252;r eine erleichterte manuelle &#220;bernahme k&#246;nnte man anstatt der "Tats&#228;chlichen" Lagerreaktionen die "Glatte Verteilung" je Linie darstellen lassen (siehe Bild). Dabei gilt nat&#252;rlich: Je feiner die Unterteilung der Linien, desto genauer (mehr Abstufungen) n&#228;hert sich das Ergebnis an den tats&#228;chlichen Verlauf an.

Importação manual de momentos de linha a partir de reações de apoio

Para a função "Importar reações de apoio como carga", não encontrei nenhuma opção para transferir os momentos de linha. Wie kann ich die Momente m_x aus einem Linienlager als Last importieren?
