Para la función "Importar reacciones en apoyo como carga", no encontré ninguna opción para transferir momentos lineales. ¿Cómo puedo importar los momentos mx desde un apoyo en línea como una carga?

Q: Para la función "Importar reacciones en apoyo como carga", no encontré ninguna opción para transferir momentos lineales. ¿Cómo puedo importar los momentos mx desde un apoyo en línea como una carga?

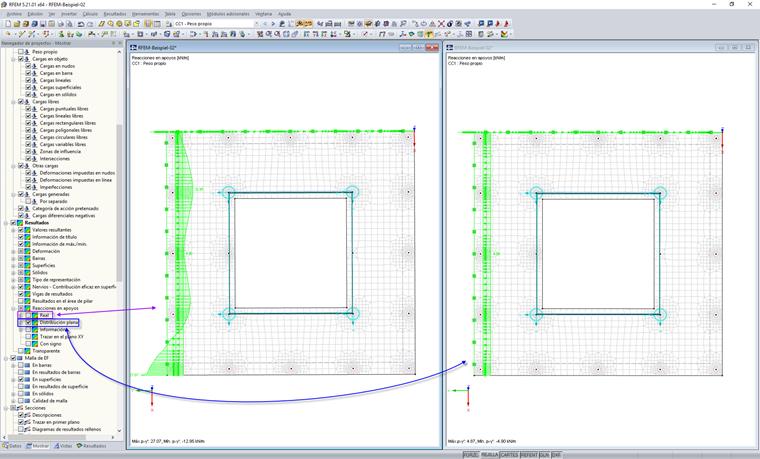

La importación de cargas con la característica mencionada está limitada a las cargas verticales (transferencia en estructuras en 2D). Si se necesitan reacciones en los apoyos en otras direcciones, se deben transferir manualmente.Para facilitar la importación manual, puede mostrar la "Distribución suave" para cada línea en lugar de las reacciones del apoyo "Actual" (ver figura). Dabei gilt natürlich: Je feiner die Unterteilung der Linien, desto genauer (mehr Abstufungen) nähert sich das Ergebnis an den tatsächlichen Verlauf an.

Question

Para la funci&#243;n "Importar reacciones en apoyo como carga", no encontr&#233; ninguna opci&#243;n para transferir momentos lineales. &#191;C&#243;mo puedo importar los momentos mx desde un apoyo en l&#237;nea como una carga?

Accepted Answer

La importaci&#243;n de cargas con la caracter&#237;stica mencionada est&#225; limitada a las cargas verticales (transferencia en estructuras en 2D). Si se necesitan reacciones en los apoyos en otras direcciones, se deben transferir manualmente.Para facilitar la importaci&#243;n manual, puede mostrar la "Distribuci&#243;n suave" para cada l&#237;nea en lugar de las reacciones del apoyo "Actual" (ver figura). Dabei gilt nat&#252;rlich: Je feiner die Unterteilung der Linien, desto genauer (mehr Abstufungen) n&#228;hert sich das Ergebnis an den tats&#228;chlichen Verlauf an.

Importación manual de momentos lineales desde reacciones en apoyos

Para la función "Importar reacciones en apoyo como carga", no encontré ninguna opción para transferir momentos lineales. ¿Cómo puedo importar los momentos m_x desde un apoyo en línea como una carga?
