Ajustar a visualização das reações de apoio na CR

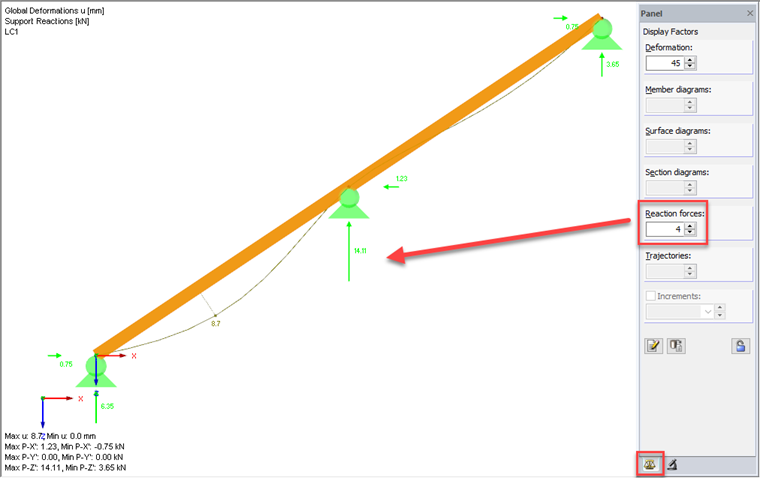

No segundo separador do painel, aumente o fator de visualização das "forças de reação". Damit sollte die Darstellung verbessert werden (siehe Bild 01).

1 Ajuste do fator de visualização para forças de apoio

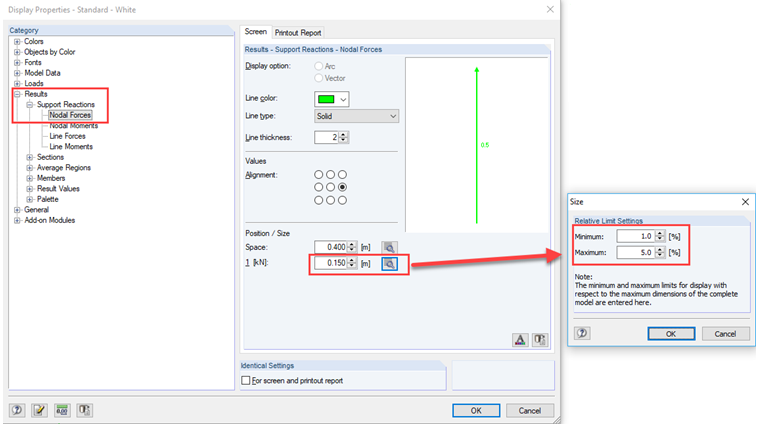

Alternativ können Sie über das Menü "Optionen → Anzeigeeigenschaften → Bearbeiten" die Anzeigeeigenschaften anpassen: Ändern Sie in der Kategorie "Ergebnisse → Lagerreaktionen → Knotenkräfte" die Größe der Darstellung. Falls erforderlich, können Sie zusätzlich in den Detaileinstellungen die "Relativen Grenzeinstellungen" justieren (siehe Bild 02).

2 Modificação das configurações de limite relativo para forças nodais

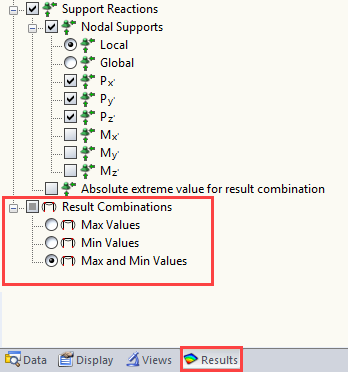

Falls Sie bei den EK-Ergebnissen nur den "Max-" oder "Min-Wert" dargestellt haben möchten, können Sie die entsprechende Einstellung im Ergebnisse-Navigator vornehmen (siehe Bild 03).

3 Seleção de valores máximos/mínimos para combinações de resultados
