Regolazione della visualizzazione delle reazioni vincolari nella CA

Nella seconda scheda del pannello, aumenta il coefficiente di visualizzazione delle "forze di reazione". Damit sollte die Darstellung verbessert werden (siehe Bild 01).

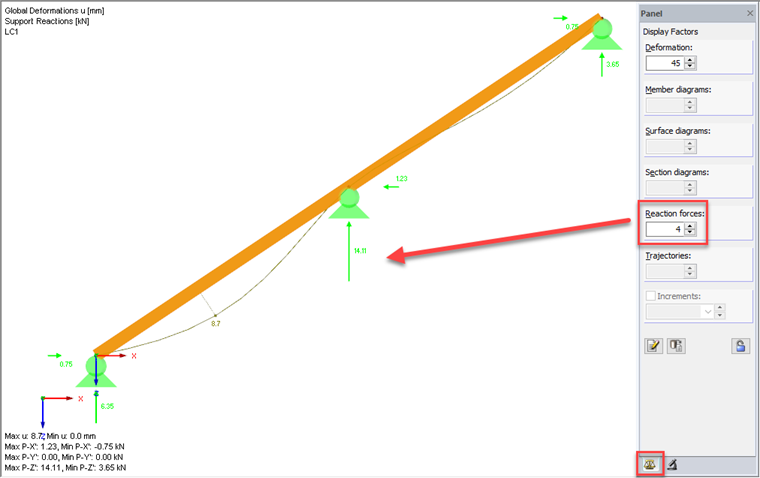

1 Regolazione del coefficiente di visualizzazione per le forze vincolari

Alternativ können Sie über das Menü "Optionen → Anzeigeeigenschaften → Bearbeiten" die Anzeigeeigenschaften anpassen: Ändern Sie in der Kategorie "Ergebnisse → Lagerreaktionen → Knotenkräfte" die Größe der Darstellung. Falls erforderlich, können Sie zusätzlich in den Detaileinstellungen die "Relativen Grenzeinstellungen" justieren (siehe Bild 02).

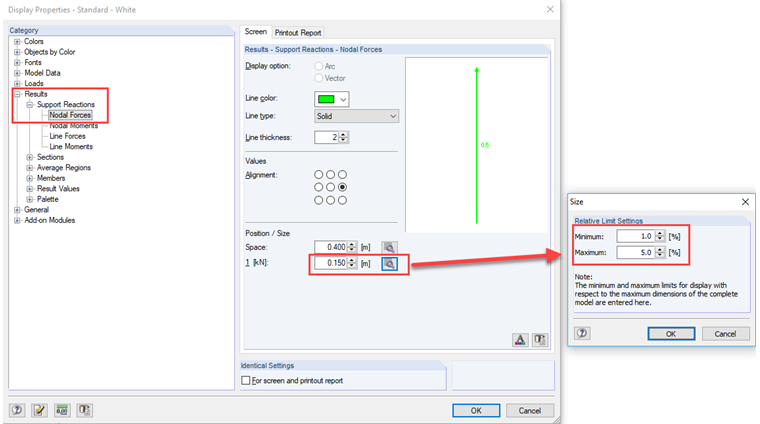

2 Modifica delle impostazioni dei limiti relativi per le forze nodali

Falls Sie bei den EK-Ergebnissen nur den "Max-" oder "Min-Wert" dargestellt haben möchten, können Sie die entsprechende Einstellung im Ergebnisse-Navigator vornehmen (siehe Bild 03).

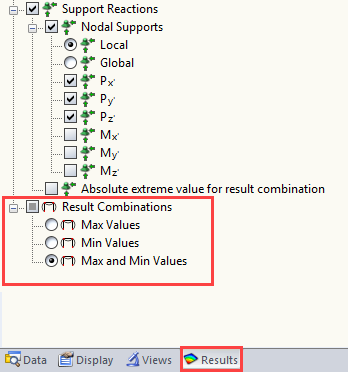

3 Selezione dei valori max/min per le combinazioni di risultati
