Resposta:
Die Definition des Lastangriffspunktes in RF-/FE-BGDK ist abhängig von dem lokalen Stabachsensystem. Por exemplo, se define uma barra horizontal (o eixo global Z aponta para baixo), o eixo z do sistema de eixos local também aponta para baixo na direção Z positiva. Wenn die Belastung nun an der Oberseite angreifen soll, dann ist für e-z ein negativer Wert einzugeben. Bei einem horizontalen Stab spielt es auch keine Rolle, in welcher Richtung die Stabrichtung verläuft, die lokale Achse z zeigt immer nach unten.
Anders verhält es sich nun bei einem vertikalen Stab. In diesem Fall verläuft die Stabrichtung von oben nach unten und die lokale Achse z des lokalen Achsensystems zeigt in die negative X-Richtung. Wird nun für die Exzentrizität e-z ein positiver Wert eingetragen, so entspricht dies einer Lasteintragung am Obergurt und führt dadurch zu einer größeren Ausnutzung.

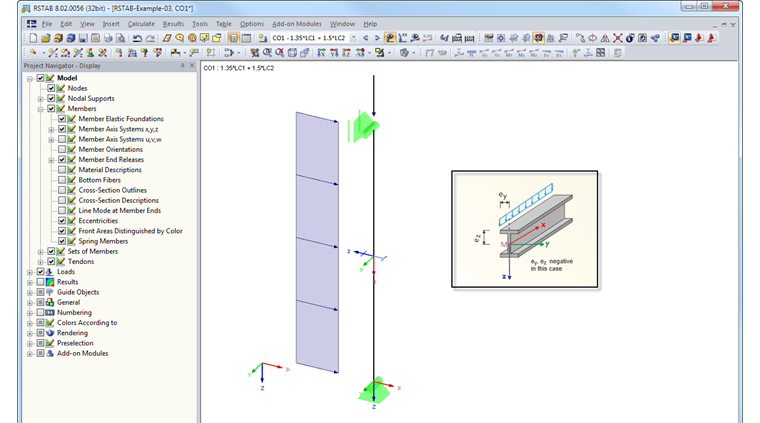

Sie können die Darstellung des lokalen Achsensystems eines jeden Stabes im "Zeigen"-Navigator durch Aktivierung der Option "Stab-Achsensysteme x,y,z" unter "Modell" → "Stäbe" einschalten.
