Num modelo de edifício 3D, o fluxo de forças é assegurado automaticamente através de uma modelação coerente de lajes, pilares, paredes, fundações etc. Às vezes, no entanto, decide-se deliberadamente contra a modelação em todo o modelo, o que significa que a transferência de cargas tem de ser realizada manualmente.
Opção para transferência de carga no RFEM

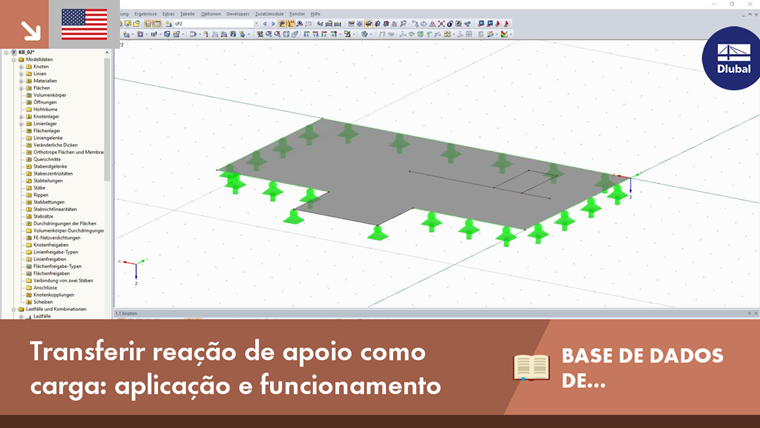

Para este efeito, está disponível no RFEM a opção "Importar reações de apoio como carga". Com esta opção é possível importar ou trocar reações de apoio de diferentes ficheiros de modelo. Isto simplifica de forma considerável o fluxo de trabalho, uma vez que não é necessário introduzir as cargas manualmente e assim os erros, por exemplo, devido a entradas incorretas, são minimizados.
Funcionamento da transferência de carga
Na caixa de diálogo para importação de cargas seleciona-se um ficheiro de modelo a partir do qual se pretende que as cargas sejam importadas. Existem várias opções disponíveis: Importação de um caso de carga, de uma combinação de cargas ou de uma combinação de resultados (tem de ser optado entre valores máximos e mínimos). Além disso, pode ser selecionadas todas ou apenas determinadas reações de apoio e definir a transferência com uma distribuição constante ou poligonal. O componente Z da seleção é então importado para o atual caso de carga do modelo. Se forem feitas alterações no modelo inicial, as cargas devem ser importadas novamente.
Conclusão
A opção providencia uma maneira fácil de unir cargas de diferentes modelos. Utilizando o resumo dos resultados nas tabelas de cálculo, também é muito fácil verificar a plausibilidade comparando a soma das cargas com a soma das reações de apoio.
