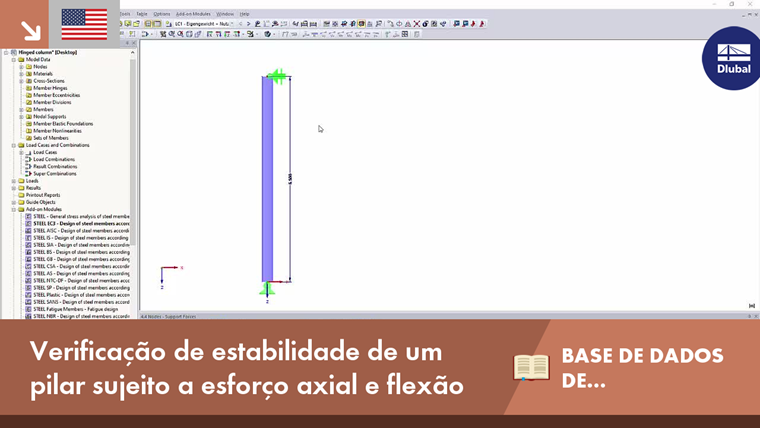

Verificação de estabilidade de um pilar sujeito a esforço axial e flexão

Neste artigo, um pilar articulado com uma força axial atuante no centro e uma carga de linha atuando no eixo principal serão dimensionados através do módulo adicional RF-/STEEL EC3 de acordo com a norma EN 1993-1-1.

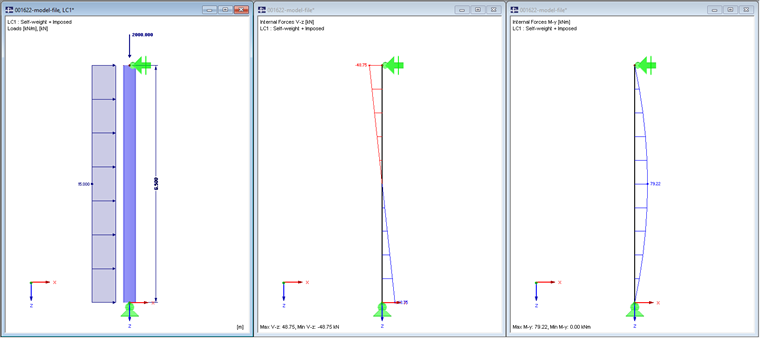

As suposições do sistema, as cargas, as forças internas e o dimensionamento da secção já foram explicados num artigo anterior e, por isso, não serão discutidos novamente.

Dimensionamento com força axial e momento de flexão de acordo com a norma EN 1993-1-1, 6.3.3 {%>

Os componentes sujeitos a flexão e compressão geralmente têm de cumprir os seguintes requisitos.

Verificação da encurvadura por flexão:

Verificação da encurvadura por flexão-torção:

Verificação à encurvadura por flexão sobre o eixo menor

O comprimento efetivo do pilar articulado é Lcr = 6,50 m.

De acordo com EN 1993-1-1, 6.3.1.2:

Seleção do modo de encurvadura de acordo com a Tabela 6.2:

Instabilidade perpendicular ao eixo z: Curva de tensão de encurvadura CTEz: c

A tabela 6.1 apresenta o fator de imperfeição α = 0,49.

Para I, H e secções tubulares retangulares que apenas são sujeitas a compressão e flexão, pode ser assumido o coeficiente kzy = 0.

Isso resulta na verificação da seguinte maneira:

→ A verificação é cumprida.

Verificação da encurvadura por flexão-torção

O comprimento efetivo do pilar articulado é Lcr = 6,50 m.

De acordo com EN 1993-1-1, 6.3.1.2:

Comprimento efetivo de acordo com a Tabela 6.2:

Instabilidade perpendicular ao eixo y: Curva de tensão de encurvadura CTEz: B
A Tabela 6.1 apresenta o fator de imperfeição α = 0,34.

Fator de interação de acordo com o anexo B, tabela B1:

Fator de momento equivalente Cmy de acordo com a Tabela B.3:

De acordo com EN 1993-1-1, 6.3.2.3:

De acordo com a EN 1993-1-1, tabela 6.5:

→ Curva de encurvadura por flexão-torção KLLT : B

De acordo com a EN 1993-1-1, tabela. 6.3:

C1 e C2 da tabela 3.2 NCCI: Momento elástico crítico de encurvadura por flexão-torção {%>C1 = 1,127
C2 = 0,454

Distância do ponto de aplicação da carga ao centro de corte zg = 18 cm.

De acordo com a norma EN 1993-1-1, separador. 6,7:

Dimensionamento da encurvadura sobre o eixo principal:

Dimensionamento da encurvadura sobre o eixo menor:

→ Verificações cumpridas.


Autor

A Eng.ª Matula trabalha na área do apoio cliente.

Ligações
Referências
  1. EC 3. (2009). Eurocódigo 3: Eurocódigo 3: Dimensionamento de estruturas de aço – Parte 1-1: Regras gerais e regras para edifícios. (2010). Berlim: Beuth Verlag GmbH
  2. Dlubal Software. (2020). Manual do RF-/STEEL EC3. Tiefenbach: Dlubal Software, Juni 2020.
  3. Albert, A. (2018). Schneider – Bautabellen für Ingenieure mit Beispielen und Beispielen (23.º ed.). Colónia: Todos os dados do relatório da publicação
  4. Kuhlmann, U.; Feldmann, M.; Lindner, J.; Müller, C.; & Stroetmann, R. (2014). Eurocódigo 3 Bemessung und Konstruktion von Stahlbauten – Posição 1: Regras gerais e construção de edifícios - DIN EN 1993-1-1 com anexo nacional, comentários e exemplos. Berlin: Beuth.
  5. Gabinete, A. NCCI: Elastisches kritisches Biegedrillknickmoment. Aachen: RWTH, 2010
