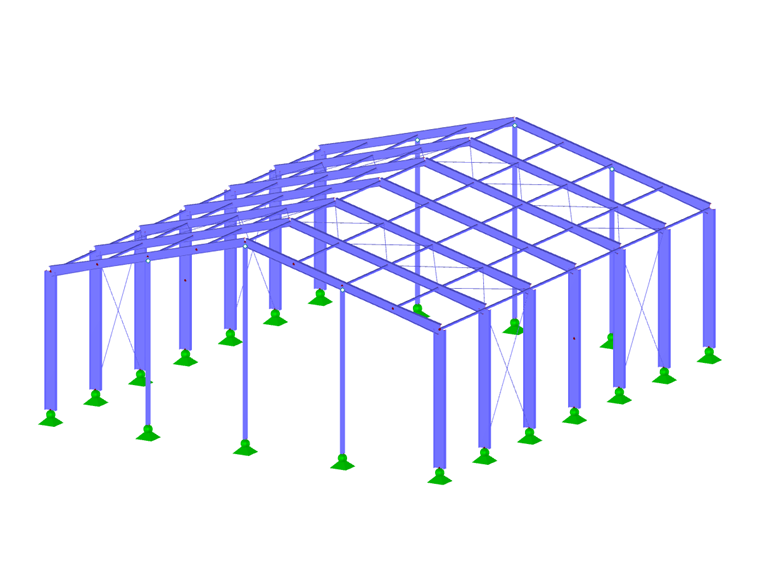

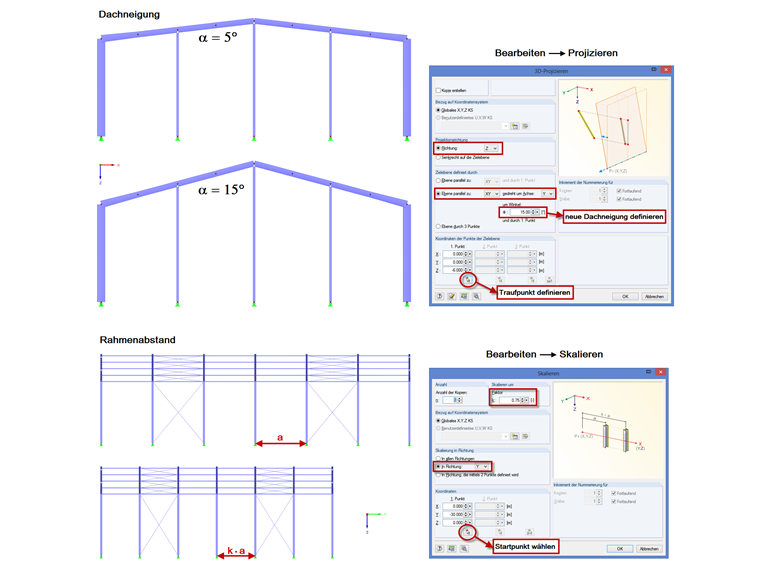

No exemplo a seguir, a inclinação da cobertura e o espaçamento do pórtico de um pavilhão 3D devem ser modificados. Uma vez que as vigas horizontais são constituídas por várias barras, seria cansativo ajustar cada nó à nova inclinação da cobertura. Neste caso, existe a opção "Projeto":
- Marque todos os nós das vigas de um lado da cobertura.
- Selecione "Editar" → "Projeto".
- Selecione a direção da projeção.
- Determine o eixo em torno do qual o plano da cobertura deve ser rodado.
- Defina o ângulo da nova inclinação da cobertura.
- Selecione o ponto de beiral ou o primeiro ponto.
- Repita os passos 1 a 6 para o outro lado da cobertura.

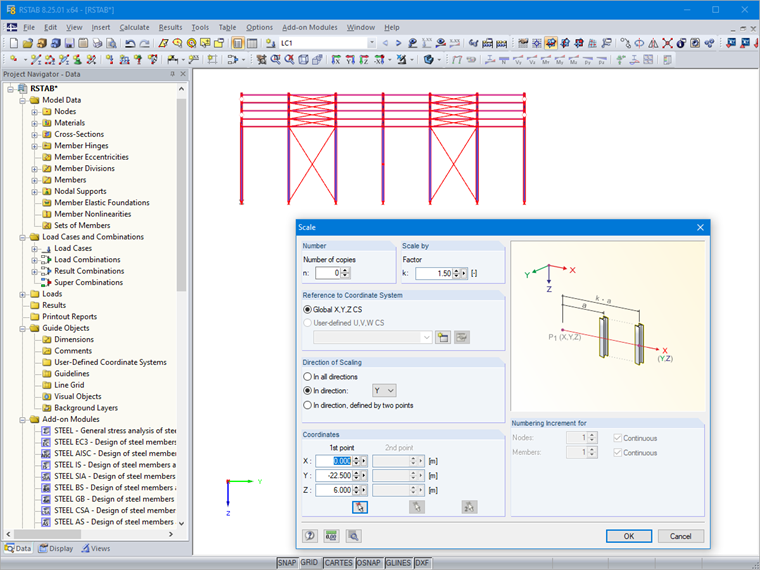

Para ajustar o espaçamento de um pórtico, existe a opção "Escala":
- Marque toda a estrutura.
- Selecione "Editar" → "Escala".
- Defina o fator de escala.
- Determine a direção da escala.
- Selecione o ponto de partida.
