Definição de falha de apoio

Auflager, die nur bei Druck oder nur bei Zug zum Lastabtrag beitragen, sind in RFEM und RSTAB als nichtlineare Auflager definierbar. Dabei fällt es dem Anwender nicht immer leicht, die richtige Nichtlinearität für "Ausfall bei Zug" oder "Ausfall bei Druck" auszuwählen.

Da die Lagerdefinition allgemeingültig sein muss, bezieht sich die Angabe der Nichtlinearität immer auf das Koordinatensystem X'Y'Z' des Auflagers.

Definiert man ein Lager mit "Ausfall falls PZ' negativ" so fällt das Auflager aus, wenn die "einwirkende Lagerkraft" in Bezug auf das Lagerkoordinatensystem entgegen der Achse Z' wirkt

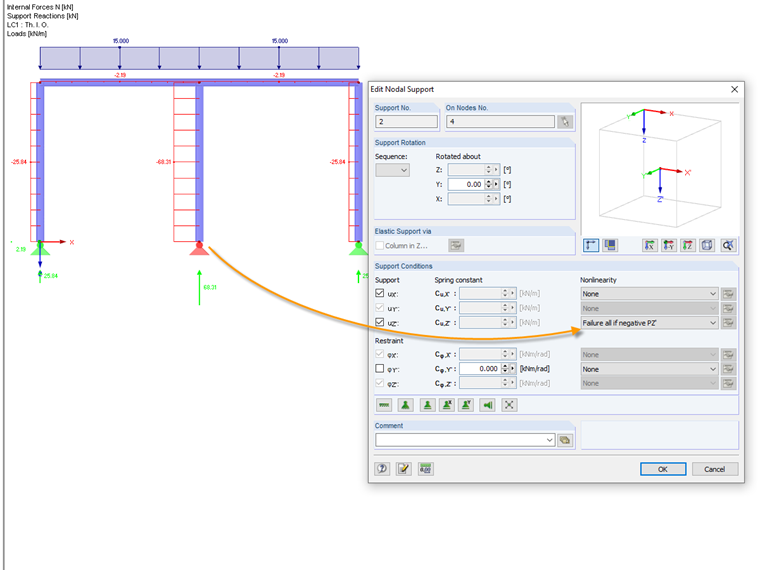

Nichtlineares Auflager "Ausfall alle, falls PZ' negativ"

Definiert man ein Lager mit "Ausfall falls PZ' positiv" so fällt das Auflager aus, wenn die "einwirkende Lagerkraft" in Bezug auf das Lagerkoordinatensystem in Richtung der Achse Z' wirkt.

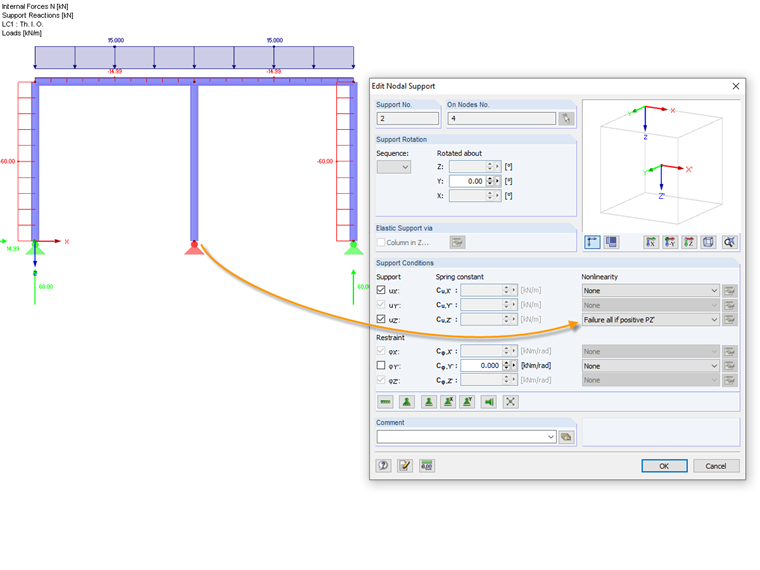

Nichtlineares Auflager "Ausfall alle, falls PZ' positiv"
