Obecně můžeme říct, že specifikaci nelinearity vždy určujeme pro souřadný systém X',Y',Z' podpory.

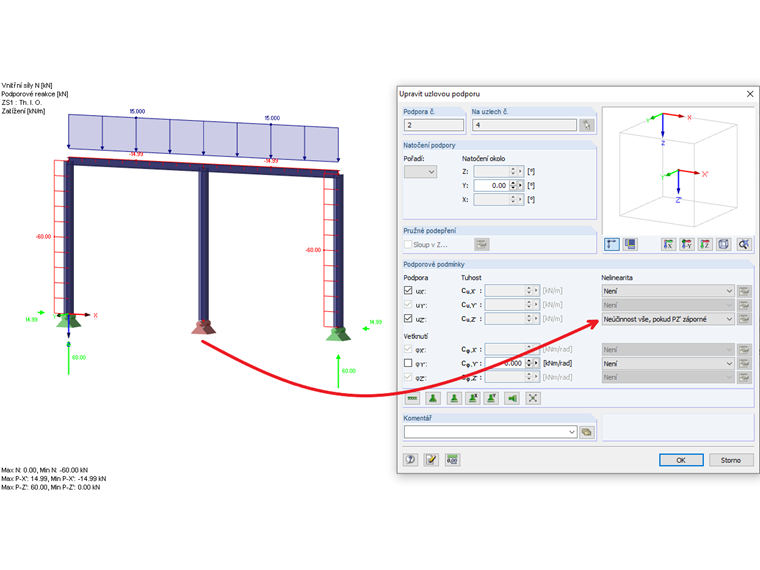

Pokud je podpora definována pomocí "Neúčinnost, je-li PZ' záporné", podpora je neúčinná, když "působící podporová síla" působí proti směru osy Z' souřadného systému podpory.

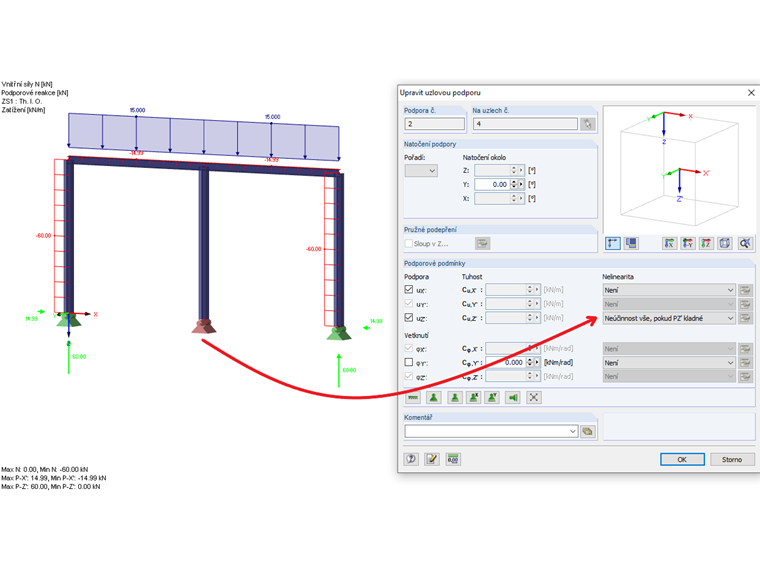

Pokud je podpora definována pomocí "Neúčinnost, je-li PZ' kladné", podpora je neúčinná, když "působící podporová síla" působí ve směru osy Z' souřadného systému podpory.
