Modelação de uma ligação em parafuso

Eine Bolzenverbindung lässt sich in RFEM 5 am einfachsten modellieren, indem man im Zentrum des Loches einen Knoten definiert und diesen mittels Füllstäben mit der Fläche verbindet.

Wenn man diese Stäbe als Druckstäbe definiert oder besser mit der Stabnichtlinearität "Ausfall bei Zug" versieht, lässt sich zusätzlich die Lochleibung simulieren.

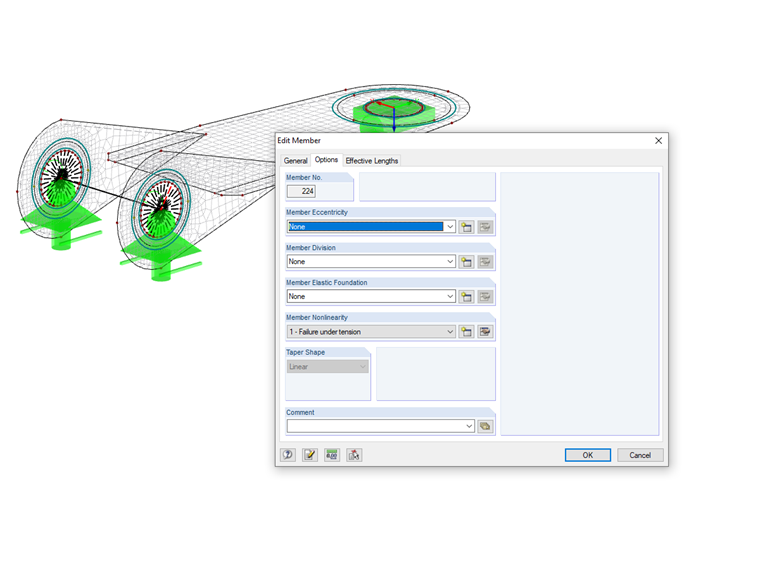

Configuração da não linearidade da barra
Configuração da não linearidade da barra

Como alternativa, pode utilizar uma superfície com o tipo de superfície "Sem tensão de membrana" na abertura. Mais uma vez, o efeito do apoio do orifício pode ser muito bem simulado.

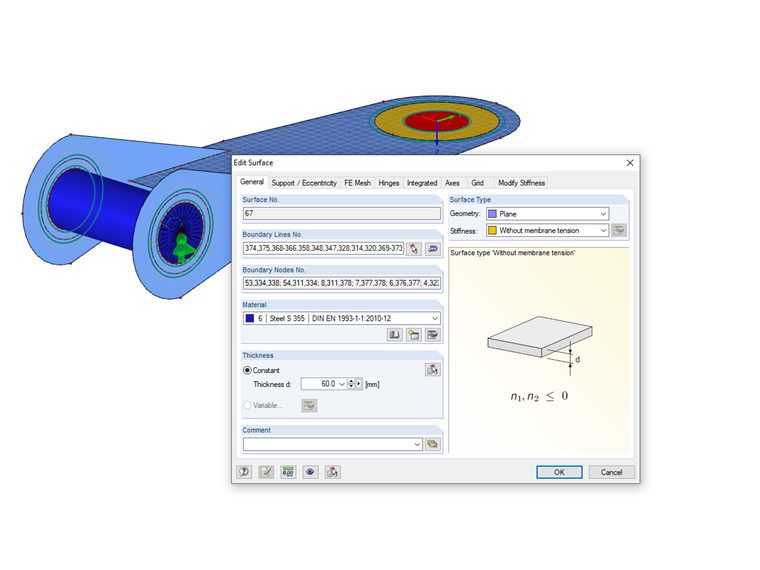

Seleção de rigidez sem tensão de membrana
Seleção de rigidez sem tensão de membrana

EN-US | Sinalizador Base de dados de conhecimento

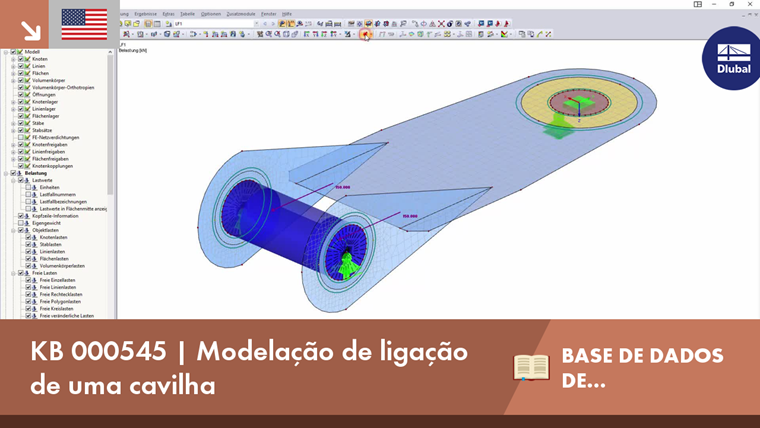

KB 000545 | Modelação de ligação de uma cavilha
Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
