Fundações elásticas de barra 2: Molas de corte

Uma fundação elástica pode ser aplicada a uma barra. Assim, a influência do solo é geralmente incluída na modelação. As fundações apenas podem ser definidas para o tipo de barra "Viga".

As molas de corte podem ser utilizadas para representar a capacidade de corte do solo. Os valores característicos das molas de corte são definidos separadamente na direção dos eixos locais da barra x, y e z e devem ser considerados como valores de cálculo.

As molas de corte individuais podem ser calculadas da seguinte forma.

C_{2, x} = rigidez axial (rigidez de deformação E ⋅ A)

C2_{, y} = restrição resultante sobre o eixo z

C2_{, z} = restrição resultante sobre o eixo y

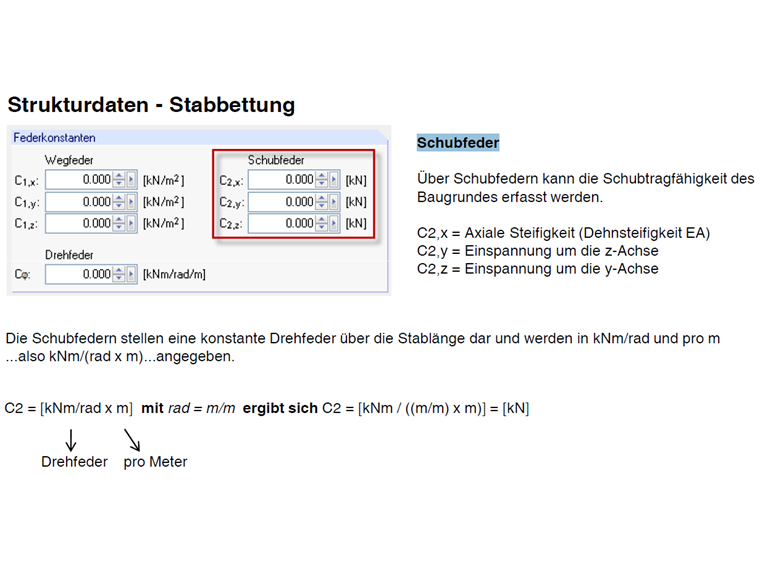

Entrada de molas de corte

As molas de corte C_{2, y} e C_{2, z} representam molas de rotação constantes sobre o comprimento da barra e são calculadas como o produto do coeficiente de Poisson do solo por C_{1, z}. São dados pela unidade [kNm/rad] por [m]. Com rad = m/m, isso resulta na unidade [kN].
