Il clou architettonico della stazione degli autobus di Halle an der Saale sono le strutture del tetto dal design elegante sulle piattaforme degli autobus. Le strisce luminose integrate nei bordi del tetto le rendono un vero e proprio colpo d'occhio, soprattutto di notte.
Le pensiline sono costituite da strutture in acciaio con coperture ad arco. I sistemi di reti e le membrane in PVC-PES proteggono in modo efficace dalla pioggia e dalla neve.
Nel riprogettare la stazione degli autobus per un totale di 4 milioni di euro, il focus è stato anche sull'accessibilità.
La Zapf & Co. di Strausberg, un cliente di Dlubal Software, era responsabile dell'analisi strutturale, della progettazione dettagliata e della pianificazione del lavoro delle membrane. Per il calcolo delle membrane è stato utilizzato RSTAB.
Committente
Città di Halle (Saale)
www.halle.de
Architetto
BLP
Progettazione
zapf & co. - ingegneria strutturale GmbH, Strausberg, Germania
www.zapf-co.de
Struttura
Temme//Obermeier GmbH
www.to-experts.com
3D Modell (© Guido Kranz)
Le pensiline sono costituite da strutture in acciaio con coperture ad arco. I sistemi di reti e le membrane in PVC-PES proteggono in modo efficace dalla pioggia e dalla neve.
Nel riprogettare la stazione degli autobus per un totale di 4 milioni di euro, il focus è stato anche sull'accessibilità.
La Zapf & Co. di Strausberg, un cliente di Dlubal Software, era responsabile dell'analisi strutturale, della progettazione dettagliata e della pianificazione del lavoro delle membrane. Per il calcolo delle membrane è stato utilizzato RSTAB.
Committente
Città di Halle (Saale)
www.halle.de
Architetto
BLP
Progettazione
zapf & co. - ingegneria strutturale GmbH, Strausberg, Germania
www.zapf-co.de
Struttura
Temme//Obermeier GmbH
www.to-experts.com
3D Modell (© Guido Kranz)
Sottomodelli

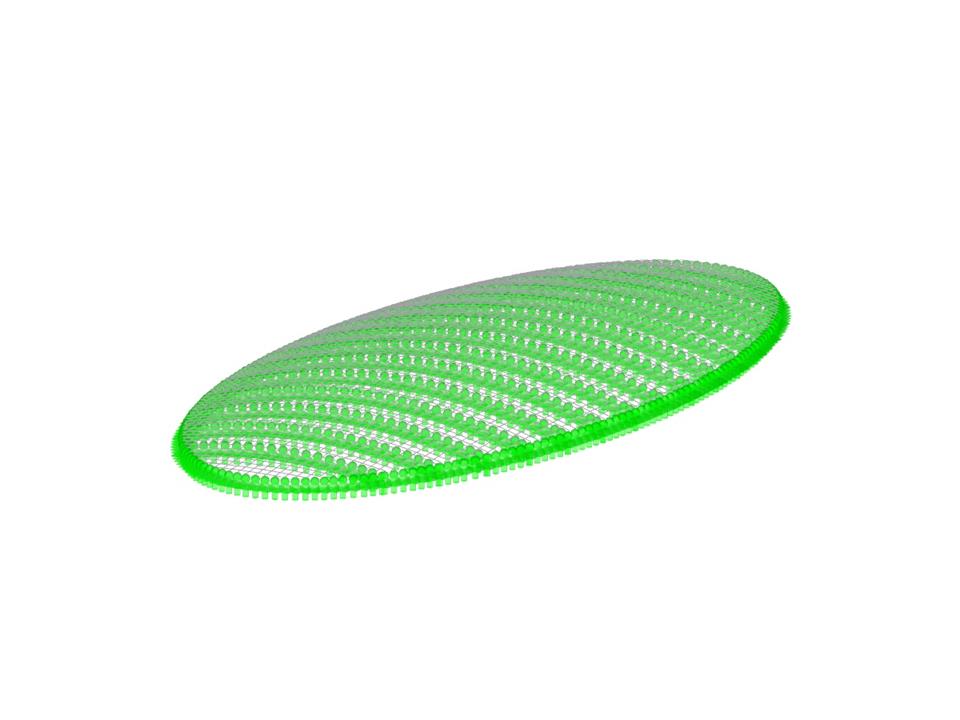

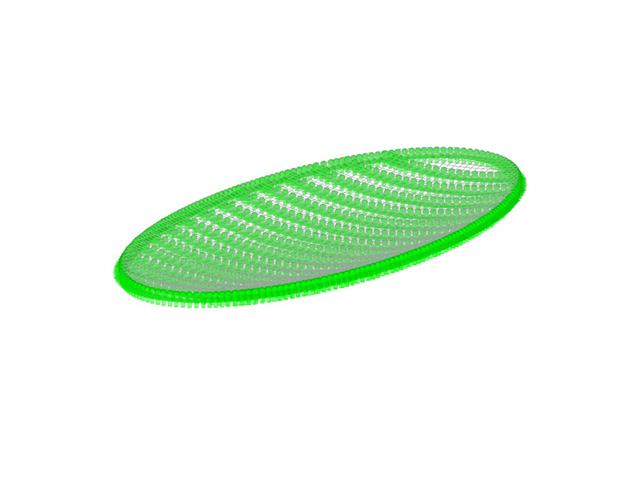

Copertura delle piattaforme degli autobus
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 5235 |
Numero di aste | 7963 |
Numero di casi di carico | 19 |
Peso totale | 0,000 t |
Dimensioni (metriche) | 12.912 x 28.411 x 1.303 m |
Dimensioni (imperiali) | 42.36 x 93.21 x 4.27 feet |
Versione del programma | 8.20.02 |
