Modellazione di vetri vincolati puntualmente 1

La trasparenza del materiale di vetro non dovrebbe mancare in nessun edificio. Oltre alle tipiche aree di applicazione come le finestre, questo materiale da costruzione è sempre più utilizzato per facciate, pensiline o anche come controvento di scale. Naturalmente, gli architetti spesso stabiliscono uno standard di trasparenza molto elevato sull'ancoraggio dei vetri. Ciò richiede speciali sistemi di fissaggio per il vetro in grado di accoppiare le lastre di vetro

Sfondo di progettazione

Oltre alle omologazioni tecniche generali dei singoli produttori, la verifica dei raccordi con appoggio puntuale è regolata nella DIN 18008 [1]. Questa norma tedesca specifica due modi diversi:

  • Allegato B – Verifica/validazione di modelli agli elementi finiti
  • Allegato C – Metodo semplificato

Oltre alle varie opzioni di verifica, ci sono disposizioni costruttive, in particolare per i raccordi delle piastre, che specificano la disposizione geometrica su una lastra di vetro o la formazione nell'area del bordo.

Dati iniziali utilizzati per l'analisi

Vetro di sicurezza stratificato in vetro float rinforzato termicamente 2 x 8 mm
Fissaggio puntuale PH 793 by Glassline GmbH (omologazione Z-70.2-99 [3] ), testa cilindrica Ø 52 mm, foratura Ø 25 mm
Carico di progetto qd = 4,5 kN/m²

Sistema con dimensioni
Sistema con dimensioni

Modellazione in RFEM secondo il metodo semplificato

Nel caso della verifica di una lastra di vetro secondo il metodo semplificato descritto nella DIN 18008, Appendice C [1], la lastra può essere analizzata senza i fori. I raccordi in vetro esistenti sono rappresentati da molle. La rigidezza della molla esistente è specificata nell'approvazione tecnica. Nel nostro esempio, dà il seguente risultato:

CZ,max = 1/24,372 + 1/3,015 = 2,683 N/mm
CZ,min = 1/15,386 + 1/1,592 = 1,443 N/mm
CZ,sel = 2.000 N/mm
CV;x,y = 344 N/mm

I seguenti valori dei risultati sono calcolati sulla base dei parametri menzionati.

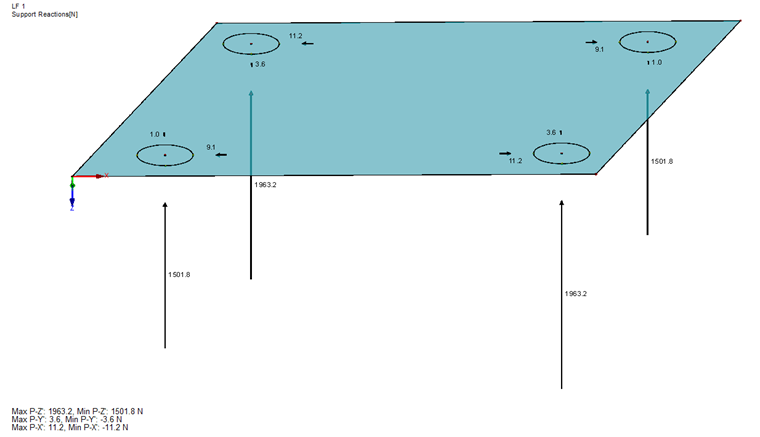

Reazioni all'assistenza - Risultati locali
Reazioni all'assistenza - Risultati locali

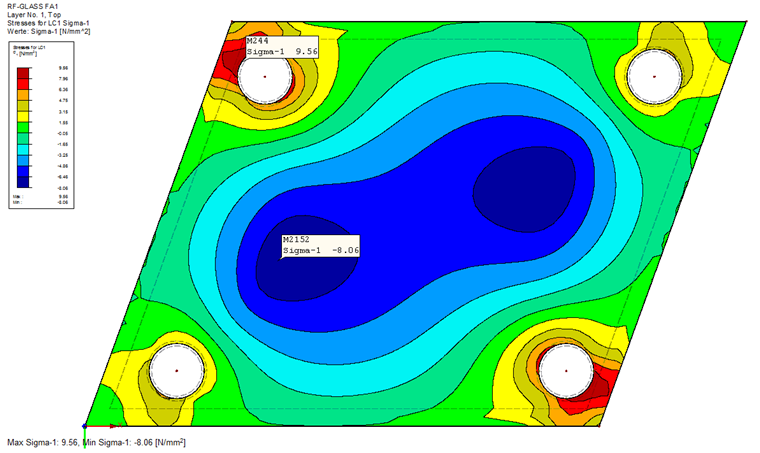

Sottolinea - Risultati locali
Sottolinea - Risultati locali

Tutti i rapporti di tensione rilevanti possono ora essere calcolati utilizzando le formule e i parametri forniti dalla DIN 18008, Appendice C [1].

Componente di tensione FZ :

σFz  =  bFzd² · tref2ti2 · FZ · δZ = 15,825² · 10282 · 1.964 · 0,5 = 38,8 N/mm²
Formula 1

Componente di tensione Fres :

Fres = Fx2  Fy2 = 11²  4² = 12 NσF,res = bF,resd² · trefti · Fres · δF,res = 3,9225² · 108 · 12 · 0,5 = 0,1 N/mm²
Formula 2

Componente di tensione Mres :
A causa del vincolo esterno incernierato attorno agli assi x, y e z, non c'è momento aggiuntivo Mres.

Concentrazione delle tensioni nell'area del foro di perforazione:
σg = σg (3d) ∙ δg ∙ k = 9,6 ∙ 8/10,8 ∙ 1,6 = 11,4 N/mm²

Il valore della tensione di progetto determinante nell'area di adattamento risulta quindi dalla somma dei singoli componenti.
Ed = 38,8 + 0,1 + 11,4 = 50,3 N/mm²

Come passaggio finale, è necessario considerare il momento nella campata. In questo caso, il momento deve essere determinato su un sistema definito staticamente.

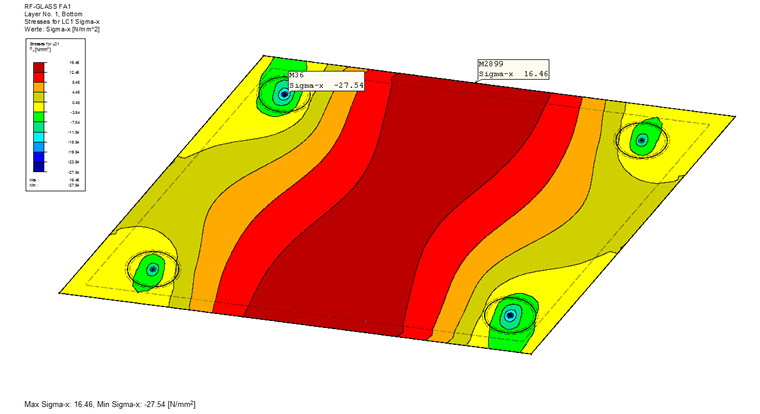

Spannungsanalyse im Feldbereich
Spannungsanalyse im Feldbereich

La tensione determinante nell'area della campata è Ed = 16,5 N/mm².

La tensione ammissibile per il vetro stratificato di sicurezza è calcolata come:

 mathrmR mathrmd = 1.1  cdot  frac mathrmf mathrmk, mathrmTVG mathrm gamma mathrmM = 1.1  cdot  frac701.5 = 51.3  mathrmN/ mathrmmm²
Formula 3
Quindi, dà il risultato del rapporto di progetto totale del vetro η = 0,98.

Oltre all'analisi generale delle tensioni eseguita qui, è possibile eseguire ulteriori verifiche per le dimensioni esatte della lastra di vetro. Per questo, puoi seguire la norma.

Conclusione

L'appendice C della norma tedesca DIN 18008 fornisce strumenti molto semplici per la progettazione di raccordi in vetro supportati da punti. Utilizzando i valori della tabella, è possibile stimare molto rapidamente il comportamento strutturale della lastra di vetro e determinare il rapporto di progetto. Un'altra opzione è specificata nell'Appendice B della norma. Questo metodo di progettazione basato su un modello agli elementi finiti sarà spiegato nella parte successiva di questo articolo.

Riferimenti

[1] DIN 18008-3. (2013). Vetro nell'edilizia - Regole di progettazione e costruzione - Parte 3: Vetrate puntuali, DIN 18008-3:2013-07.
[2] Weller, B., Engelmann, M., Nicklisch, F., & Weimar, T. Glasbau-Praxis: Konstruktion und Bemessung Band 2: Beispiele nach DIN 18008 , (3a ndr). Berlino: Beut.
[3] DIBt. (2014). Benestare tecnico generale Z-70.2-99. Berlino, 4 settembre.
