Réponse:

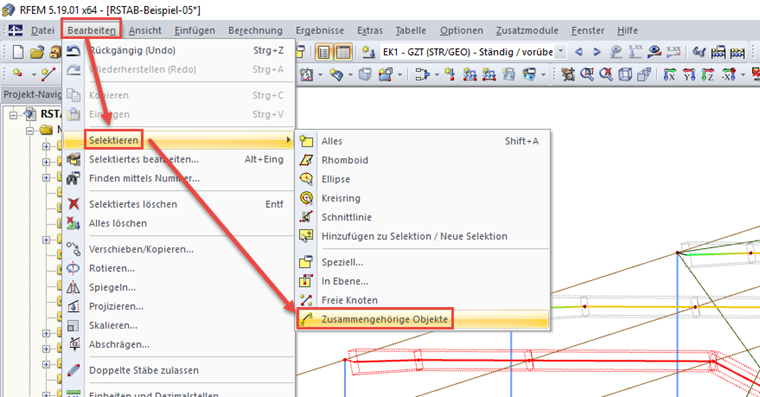

La méthode la plus simple consiste à utiliser la fonction « Objets associés ». Celle-ci se trouve dans le menu Modifier → Sélectionner (voir la figure ci-contre).
Sélection des objets associés à l'aide de la fonction « Objets associés »
Comment puis-je sélectionner en même temps tous les objets associés d'une partie ou d'un élément d'un modèle tel qu'un ensemble de barres ?
Auteur
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
Références
- Dlubal Software. (2016) Manuel de RSTAB. Tiefenbach : Dlubal Software, März 2016.
- Dlubal Software. (2018). Manuel de RFEM. Tiefenbach, März 2020.
