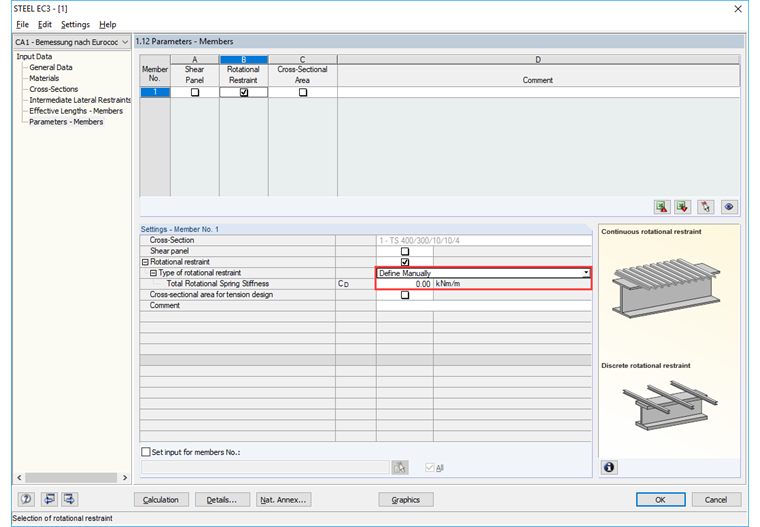

Vous pouvez calculer le maintien en rotation manuellement ou à l'aide d'un logiciel. Entrez ensuite la valeur résultante dans le tableau « Paramètres » en tant que rigidité CD (voir la figure ci-contre). Pour ce faire, définissez le type de maintien en rotation sur « Définir manuellement ».
Dans le module complémentaire « Comportement non linéaire du matériau », le modèle de matériau « Anistrope | Endommagement » est disponible pour les composants en béton. Ce modèle de matériau permet de considérer les endommagements du béton pour les barres, les surfaces et les solides.
Vous pouvez définir un diagramme contrainte-déformation individuel via un tableau, utiliser l’entrée paramétrique pour générer le diagramme contrainte-déformation ou utiliser les paramètres prédéfinis à partir des normes. De plus, vous pouvez considérer l’effet de raidissement en traction.
Les deux modèles de matériau non linéaires disponibles pour les armatures sont « Isotrope | Plastique (barres) » et « Isotrope | Élastique non linéaire (barres) ».
La prise en compte des effets à long terme du fluage et du retrait est possible grâce au nouveau type d’analyse « Analyse statique | Fluage et retrait (linéaire) ». Le fluage est pris en compte en étirant le diagramme contrainte-déformation du béton par le facteur (1+phi) et le retrait comme pré-déformation du béton. Le module complémentaire « Analyse en fonction du temps (TDA) » permet des analyses par pas de temps plus détaillées.
Le module complémentaire Vérification du béton permet de déterminer les armatures longitudinales requises pour l’analyse de la fissuration directe (wk).
Lors de la vérification des barres en béton armé, le logiciel permet de déterminer automatiquement le nombre ou le diamètre des barres d’armatures.
Souhaitez-vous considérer automatiquement la rigidité des assemblages en acier dans votre modèle global RFEM ? Avec le module complémentaire Assemblages acier, c’est possible !
Il vous suffit pour cela d’activer l’interaction assemblage-structure dans l’analyse de rigidité de vos assemblages en acier. Les articulations avec ressorts sont ainsi automatiquement générées dans le modèle global et prises en compte dans les calculs suivants.
Pourquoi la profondeur efficace est-elle différente de celle utilisée dans les vérifications en cisaillement ?
Dans le module complémentaire Assemblages acier, j’obtiens des ratios élevés pour les boulons précontraints pour la vérification de l’effort de traction. D’où vient ce taux élevé et comment évaluer les réserves de capacité portante des boulons ?
Comment comprendre la détermination des armatures requises ?
Comment le traitement d’un assemblage comme étant pleinement rigide peut-il conduire à une vérification non économique ?
Les panneaux de cisaillement et les appuis en rotation peuvent-ils être considérés dans le calcul global ?
Une jonction plancher-mur en CLT nécessite-t-elle une articulation linéique ou une libération linéique dans le module complémentaire Module de bâtiment ?
