Remarque pour les sections mixtes bois hybrides

J’ai récemment installé la dernière version de RSTAB sur mon ordinateur. Depuis, je vois apparaitre un message lors du calcul de sections composite bois, d’après lequel

Réponse:

la détermination des propriétés de section et le calcul sont effectués à l’aide de la « méthode γ ». Pourquoi ? Seule la flexibilité des organes d’assemblage est considérée et non la déformation de cisaillement des barres partielles. Par conséquent, elle ne s’applique qu’aux composants structuraux pour lesquels les déformations de cisaillement des barres individuelles sont négligeables. Si vous cliquez sur OK, les déformations de cisaillement ne sont pas prises en compte et le calcul est possible.

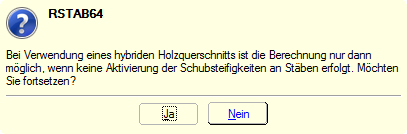

Notification des sections mixtes hybrides
Notification des sections mixtes hybrides
Auteur

M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
