Modificación de la armadura longitudinal existente

¿Cómo puedo reducir posteriormente la armadura longitudinal existente determinada en RF-CONCRETE Columns?


Respuesta:

El cálculo de un pilar con RF-CONCRETE Columns determina, entre otras cosas, eine vorhandene Bewehrung. Diese wird in Tabelle 4.1 ausgegeben und in den Grafiken unterhalb sowie rechtsseitig der Tabelle veranschaulicht.

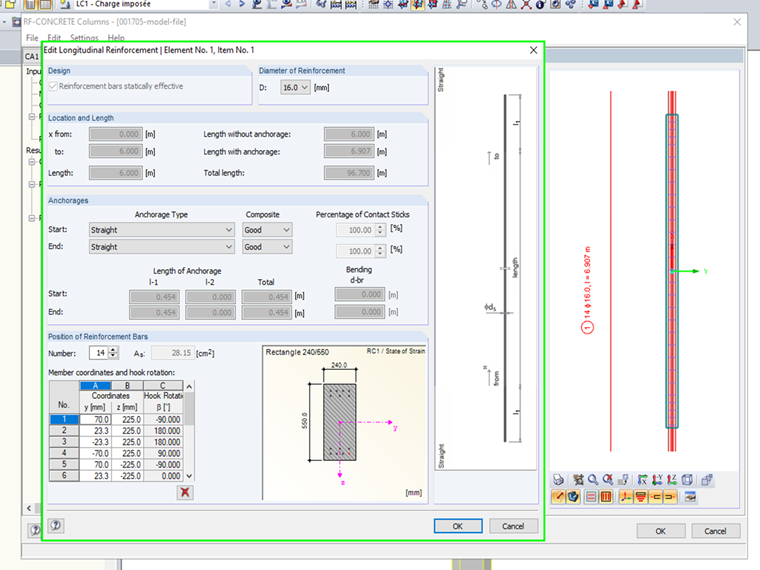

Sie können dann über den Button "Bewehrung bearbeiten" bei Bedarf die ermittelte Längsbewehrung ändern. Ein Klick auf den Button öffnet den Dialog "Längsbewehrung bearbeiten" (siehe Bild). Dieser enthält die Tabelle zur "Lage des Bewehrungsstabes". Hier können Sie durch Anwählen der Zeile, die den zu entfernenden Stab enthält und anschließendes Klicken auf den Button unterhalb Zeilen löschen.

Ist für die Bewehrungsverteilung "Gleichmäßig umlaufend" eingestellt, so lässt sich durch die Auswahl der Anzahl der Stäbe in 4er-Schritten die Längsbewehrung erhöhen oder verringern.

Anschließend ist es erforderlich die Bemessung für die modifizierte Bewehrungsanordnung erneut berechnen zu lassen damit die Ausnutzung der Nachweise aktualisiert werden kann.

Das beschriebene Vorgehen wird im Erklärvideo gezeigt.
