Изменение подобранной продольной арматуры

Как можно в модуле RF-CONCRETE Columns уменьшить размер подобранной продольной арматуры?


Ответ:

Расчет колонны в модуле RF-CONCRETE Columns определяет, среди прочего: eine vorhandene Bewehrung. Она затем подробнее показана в таблице 4.1 и проиллюстрировано на рисунках в нижней и правой части данного окна.

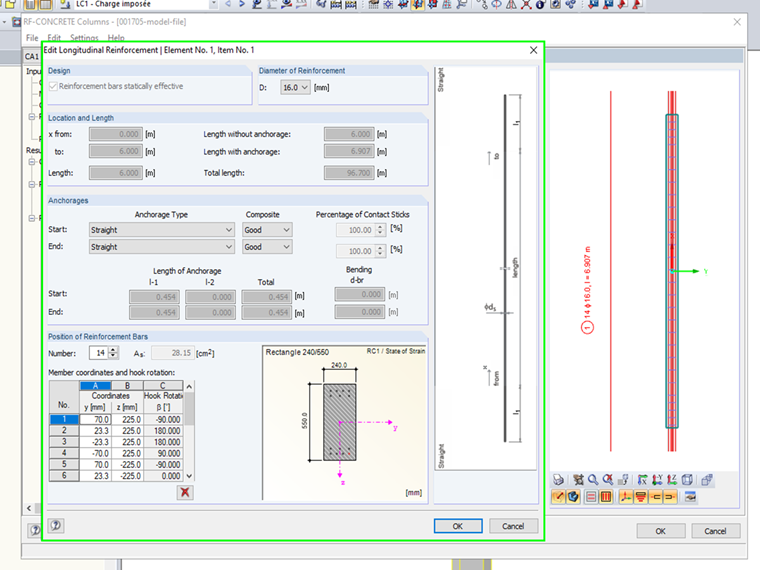

Чтобы изменить подобранную арматуру, достаточно лишь нажать на кнопку «Изменить армирование». После того откроется диалоговое окно «Изменить продольную арматуру» (см. Рисунок). В разделе «Размещение арматурных стержней» затем можно удалить ненужные стержни. Просто выберите данный стержень и нажмите на кнопку «Удалить актуальный арматурный стержень».

Если для расположения арматуры задана возможность «Равномерно по периметру», тогда можно продольную арматуру увеличить или уменьшить отдельным выбором шага стержней, размер которого увеличивается/уменьшается всегда по 4.

Потом, чтобы обновить расчетное соотношение, необходимо выполнить повторный расчет для измененного расположения арматуры.

Описанный процесс действий показан также в прилагаемом пояснительном видео.
