Respuesta:

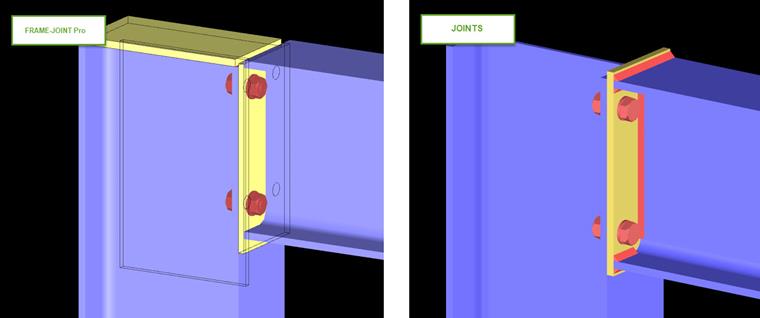

El cálculo de una unión rígida de este tipo sin un refuerzo en el alma o una placa extrema sólo es posible con el módulo adicional RF-JOINTS Steel - Rigid. Puede encontrar un ejemplo en Descargas a continuación.
Pregunta
¿Cómo puedo eliminar el refuerzo en el alma o la placa extrema en el módulo adicional FRAME-JOINT Pro cuando se lleva a cabo el cálculo de la unión?
