Réponse:

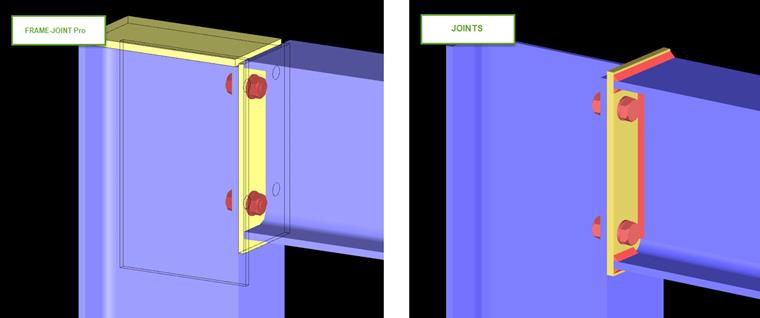

Une connexion rigide de ce type sans raidisseur d’âme ni platine en tête n’est possible qu’avec le module JOINTS Steel - Rigid. Un modèle d’exemple est disponible dans la zone de téléchargement ci-dessous.
Question
Comment retirer le raidisseur d’âme ou la platine en tête lors de la vérification dans le module FRAME-JOINT Pro ?
