Respuesta:

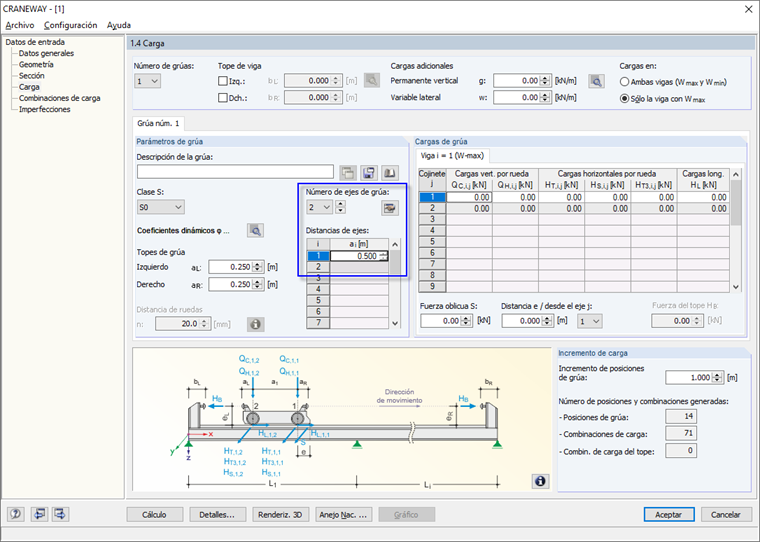

Las distancias de los ejes de la grúa se pueden introducir en la ventana "1.4 Cargas" dentro de los parámetros de la grúa, en función del número de ejes de la grúa, ver figura 01.
