Odpověď:

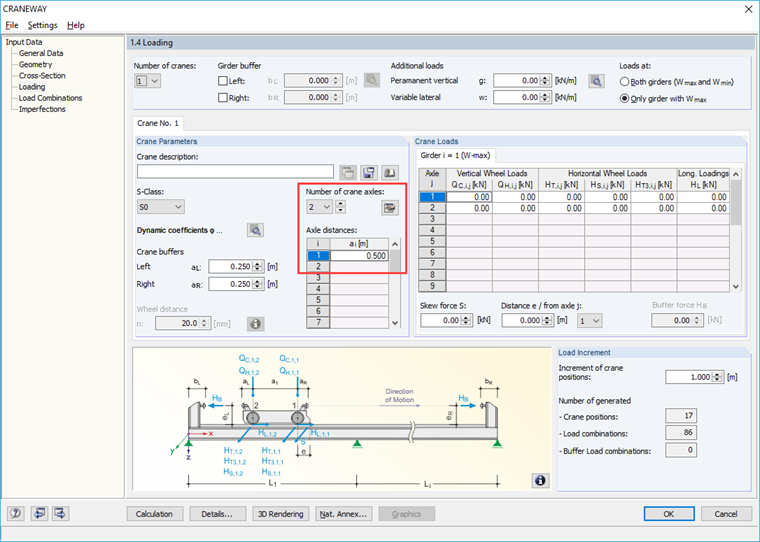

Vzdálenosti náprav jeřábu lze zadat v okně "1.4 Zatížení" v parametrech jeřábu v závislosti na počtu náprav jeřábu, viz Obrázek 01.
Dotaz
Kde mohu zadat vzdálenosti náprav jeřábu?
Máte nějaké otázky?
Délka: 00:00:24 min
Délka: 00:00:28 min
Délka: 00:00:37 min
Databáze znalostí
Délka: 00:00:30 min
Délka: 00:00:55 min
Délka: 00:31:51 min
Délka: 00:00:38 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
.png?mw=350&hash=2b12ead9717e0abbf1c0c14bba66b0a2adcaed73)
V tomto příspěvku popíšeme různé možnosti, jak stanovit přípustnou deformaci nosníků jeřábové dráhy. Vzhledem k tomu, že se v praxi používají nosníky o několika polích a poddajné příčné podpory (podélné ztužení), chceme v našem příspěvku objasnit, jak vybrat správnou metodu.
V případě velkého rozpětí jeřábové dráhy bývá vodorovné zatížení od příčení jeřábu důležité pro posouzení. V tomto příspěvku si vysvětlíme vznik těchto sil a také ukážeme správné zadání v programu CRANEWAY. Popíšeme přitom teoretické pozadí i praktická hlediska.
Působení kolejnice jako „staticky spolupůsobící“ nebo „staticky nespolupůsobící“ je definováno v detailech v programu CRANEWAY pomocí možností „spoj kolejnice-pásnice“. Tímto nastavením se řídí výpočet roznášecí délky podle EN 1993-6, tabulky 5.1.
Při změně účelu či rozšiřování hal si stavitelé někdy přejí zprovoznit druhý či třetí jeřáb na již existující jeřábové dráze. Neboť původní posouzení většinou nezohledňovalo žádný další jeřáb, je častým řešením stanovení minimální vzdálenosti mezi jeřáby. Té se dosahuje řízením jeřábů.
- Analýza napětí jeřábové dráhy a svaru
- Jeřábové dráhy a posouzení na únavu svarů
- Deformace
- Posouzení boulení při působení kolového zatížení
- Stabilitní analýza pro prostorový vzpěr podle teorie vybočení zkroucením druhého řádu
Pro posouzení podle Eurokódu 3 jsou k dispozici následující národní přílohy (NP):
-
DIN EN 1993-6/NA:2010-12 (Německo) -
NBN EN 1993-6/ANB:2011-03 (Belgie) -
SFS EN 1993-6/NA:2010-03 (Finsko) -
NF EN 1993-6/NA:2011-12 (Francie) -
UNI EN 1993-6/NA:2011-02 (Itálie) -
LST EN 1993-6/NA:2010-12 (Litva) -
NEN EN 1993-6/NB:2012-05 (Nizozemsko) -
NS EN 1993-6/NA:2010-01 (Norsko) -
SS EN 1993-6/NA:2011-04 (Švédsko) -
ČSN EN 1993-6/NA:2010-03 (Česká republika) -
BS EN 1993-6/NA:2009-11 (Velká Británie) -
CYS EN 1993-6/NA:2009-03 (Kypr)
Kromě výše uvedených národních příloh lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
Výsledky všech posouzení jsou uspořádány v tematicky členěných tabulkách výsledků. Zároveň se zobrazí grafika průřezu, která ilustruje aktuální tabulkovou hodnotu. Podrobnosti posouzení uvádí všechny mezihodnoty.
Obecná analýza napětí
CRANEWAY provádí obecnou analýzu napětí pro nosník jeřábové dráhy včetně výpočtu existujících napětí a porovnání s mezními hlavními, smykovými a srovnávacími napětími. Pro svary lze rovněž provést obecnou analýzu napětí, která obsahuje paralelní a kolmá smyková napětí a jejich superpozice.
Posouzení na únavu
Posouzení na únavu se provádí na základě výpočtu jmenovitých napětí podle EN 1993-1-9, a to až pro tři současně účinné jeřáby. Při posouzení na únavu podle DIN 4132 se zaznamená průběh napětí při přejezdu pro každý napěťový bod a vyhodnotí se podle metody Rainflow.
Posouzení na vzpěr
Analýza boulení zohledňuje lokální působení kolových zatížení podle EN 1993-6 nebo DIN 18800-3.
Deformace
Analýza deformací se provádí zvlášť pro svislý a vodorovný směr. Přitom se vypočítaná posunutí porovnávají s povolenými hodnotami. Přípustné deformace lze uživatelsky definovat v parametrech výpočtu.
Analýza prostorového vzpěru
Posouzení na klopení probíhá podle druhého řádu teorie vybočení zkroucením za použití imperfekcí. Při tom je nutné zohlednit obecnou analýzu napětí, kde je součinitel kritického zatížení větší než 1,00. CRANEWAY proto vypočítá příslušný součinitel kritického zatížení pro všechny kombinace zatížení.
Podporové síly
Program stanoví veškeré podporové reakce plynoucí z charakteristických zatížení, a to včetně dynamických faktorů.
Při výpočtu se generují zatížení jeřábu v předem definovaných vzdálenostech jako zatěžovací stavy jeřábové dráhy. Délku kroku pohybu jeřábu po dráze lze ručně nastavit.
Pro každou polohu jeřábu je možné vypočítat všechny kombinace příslušných mezních stavů (únosnost, únava, deformace, podporové síly). Kromě toho jsou k dispozici rozsáhlé možnosti nastavení pro výpočet konečných prvků, například délka konečných prvků nebo kritéria přerušení.
Výpočet vnitřních sil jeřábového nosníku probíhá na deformovaném modelu konstrukce podle analýzy druhého řádu.
Vstupní data pro geometrii, materiál, průřezy, zatížení a imperfekce se zadávají v přehledně uspořádaných oknech:
Geometrie
- Snadné a rychlé zadání údajů o konstrukci
- Definice podmínek uložení na základě různých typů podpor (kloub, posuvný kloub, vetknutí, volně, uživatelsky definovaná podpora nebo postranní podpora na horní či dolní pásnici)
- Volitelné omezení deplanace
- Variabilní uspořádání tuhých a deformovatelných výztuh podpory
- Možnost vložení kloubů
Průřezy
- Válcované I-profily (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-AA, HL, HE-M, HE, HD, HP, IPB-S, IPB-SB, W, UB, UC a další tabulky průřezů podle AISC, ARBED, British Steel, Gost, TU, JIS, YB, GB atd.) kombinovatelné s výztuhou profilu na horní pásnici (úhelníky a U-profily) a s kolejnicemi (SA, SF) nebo příložkami s uživatelsky definovanými rozměry
- Nesymetrické I-profily (typ IU) rovněž kombinovatelné s výztuhami na horní pásnici a kolejnicemi nebo příložkami
Účinky
Program může zohlednit účinky až tří jeřábů pracujících současně. Z databáze se jednoduše vybere standardní jeřáb. Základní parametry lze také nastavit ručně:
- Počet jeřábů a náprav jeřábu (maximálně 20 náprav na jeden jeřáb), vzdálenost os náprav, poloha nárazníků jeřábu
- Klasifikace podle EN 1993-6 do příslušné kategorie spektra zatížení s možností upravovat dynamické součinitele, a podle DIN 4132 do zdvihové třídy a skupiny nebo třídy namáhání
- Svislá a vodorovná kolová zatížení v důsledku vlastní tíhy, nosnosti jeřábu, setrvačných sil vlivem pojezdu a příčení jeřábu
- Osové zatížení ve směru pohybu a síla na nárazník s volně definovatelnými excentricitami
- Stálá a proměnná přídavná zatížení s volně definovatelnými excentricitami
Imperfekce
- Aplikace imperfekce v rámci prvního vlastního tvaru - podle volby stejný pro všechny posuzované kombinace zatížení nebo individuální pro každou kombinaci zatížení z důvodu možné změny vlastního tvaru podle zatížení.
- Pohodlné nástroje pro škálování vlastních tvarů (stanovení vzepětí při vychýlení a prohnutí)
Jak mohu získat vnitřní síly vypočítané v programu CRANEWAY pro určité místo x?
Je možné posoudit přerušované svary v přídavném modulu CRANEWAY?
Je nutné zadat zatížení v tabulce zatížení od jeřábu v dialogu 1.4 pro každou nápravu nebo každé kolo?
Je možné v programu CRANEWAY posoudit nosník jeřábové dráhy také bez výztuh na podporách?
Kde mohu zadat vzdálenosti náprav jeřábu?
Jak mohu změnit přednastavené dílčí součinitele spolehlivosti v programu CRANEWAY?
