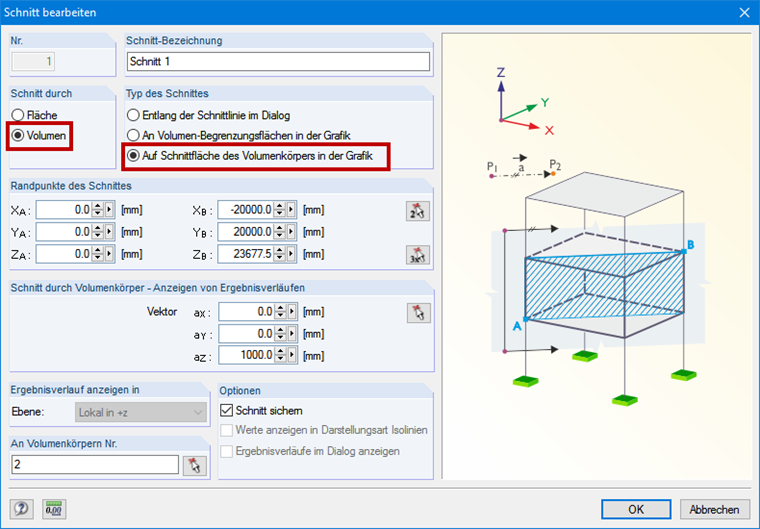

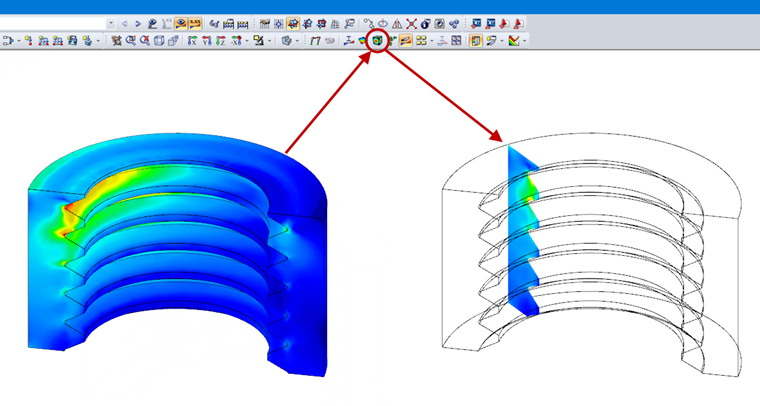

De forma predeterminada, solo puede ver los resultados para sólidos en superficies de contorno. Para evaluar los resultados en el sólido, es necesario crear una sección o varias. Para esto, puede usar la función "En el área de la sección del sólido en los gráficos" (ver imagen 01). A continuación, defina los puntos de borde A y B, que también pueden descansar fuera de la estructura. Para considerar el resultado del apartado, se recomienda desactivar los resultados sólidos (ver imagen 02).
Pregunta
¿Cómo puedo crear una sección a través de un sólido para evaluar los resultados en cualquier ubicación?
