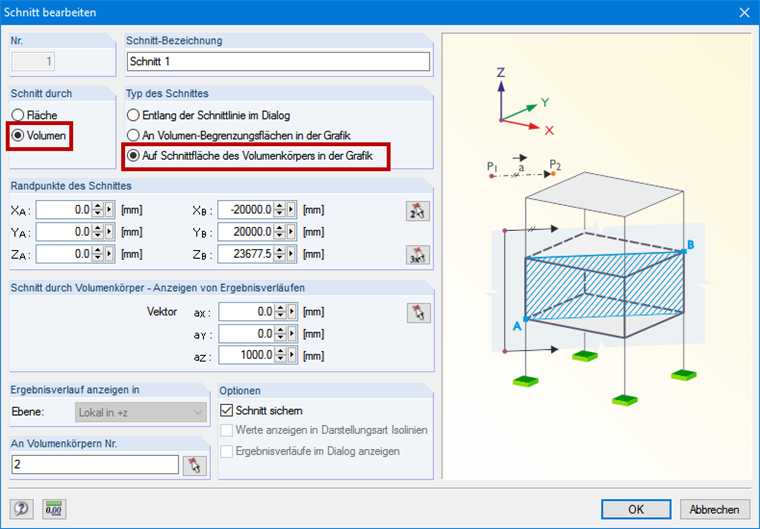

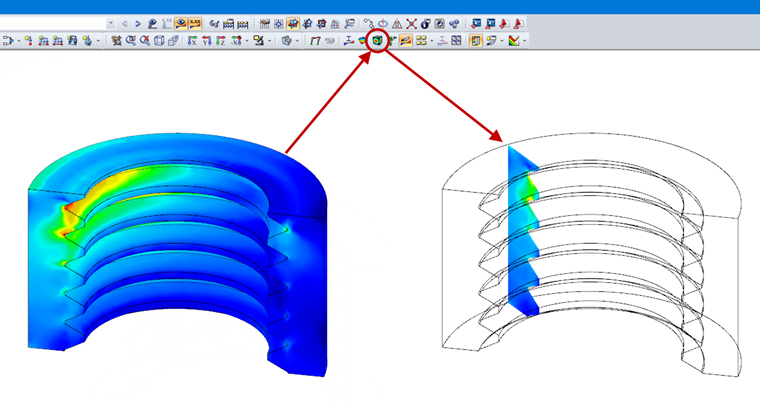

Standardně vidíte výsledky pro těleso pouze na hraničních plochách. Pro vyhodnocení výsledků v tělese je nutné vytvořit řez resp. několik řezů. K tomu se hodí funkce "Na ploše řezu tělesem v grafice" (viz Obrázek 01). Dále se zadají krajní body A a B, které mohou ležet i mimo konstrukci. Při zohlednění výsledku řezu se doporučuje provést deaktivaci výsledků těles (viz Obrázek 02).
Dotaz
Jak mohu vytvořit průřez skrze těleso a vyhodnotit tak výsledky v libovolných místech?
