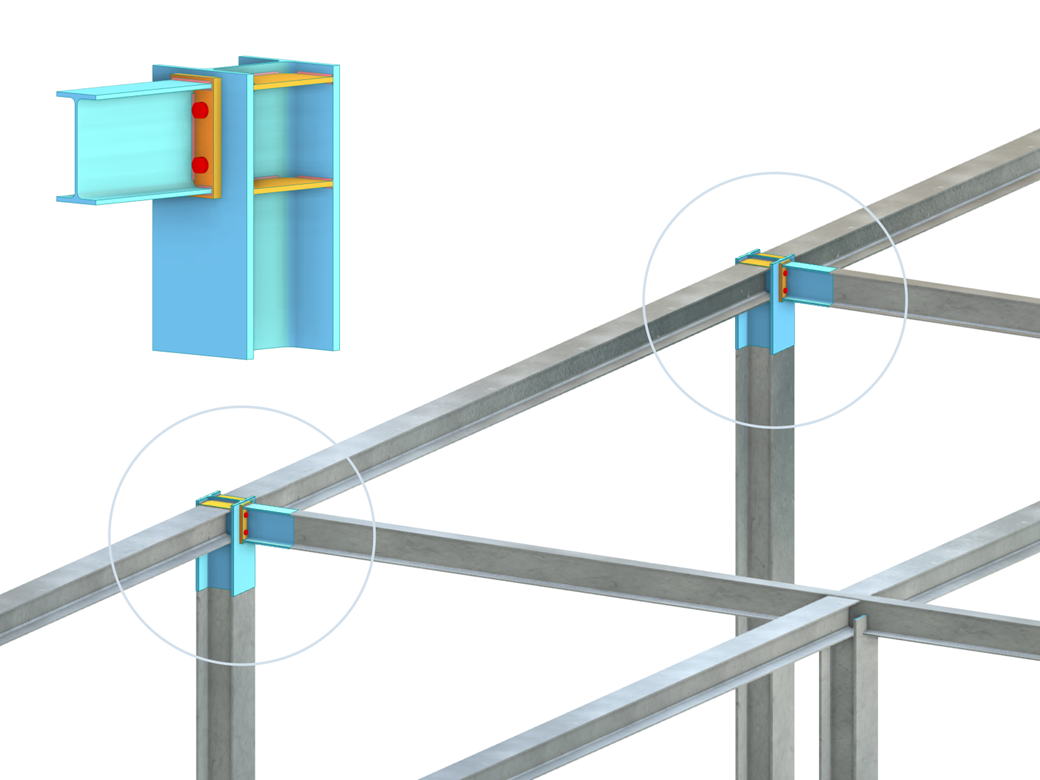

- La conexión propuesta se puede aplicar a todos los nudos seleccionados en la estructura
- La ubicación de la conexión se puede definir utilizando la pestaña 'Datos principales' del cuadro de diálogo del complemento
- El cálculo se realiza para todas las conexiones en la estructura y después del cálculo, se pueden mostrar los resultados en todas las conexiones
- La tabla muestra los resultados para las conexiones individuales, cada conexión está calculada y se puede guardar por separado
Aplicación de conexiones a la estructura | Uniones de acero
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con conexiones de plantillas de programas, así como plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En el complemento Uniones de acero, puede clasificar las rigideces de las uniones.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativoEn el complemento "Uniones de acero", puede considerar el pretensado de los tornillos en el cálculo para todos los componentes. Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Los pernos pretensados son pernos especiales que se utilizan en estructuras de acero para generar una alta fuerza de sujeción entre los componentes estructurales conectados. Esta fuerza de sujeción provoca fricción entre los componentes estructurales, lo que permite la transferencia de fuerzas.
Funcionalidad
Los pernos pretensados se aprietan con un cierto par, estirándolos y generando una fuerza de tracción. Esta fuerza de tracción se transfiere a los componentes conectados y conduce a una alta fuerza de sujeción. La fuerza de sujeción evita que la conexión se afloje y asegura una transmisión de fuerza fiable.
Ventajas
- Alta capacidad de carga: los pernos pretensados pueden transferir grandes fuerzas.
- Baja deformación: Minimizan la deformación de la conexión.
- Resistencia a la fatiga : Son resistentes a la fatiga.
- Facilidad de montaje: Son relativamente fáciles de montar y desmontar.
Análisis y dimensionamiento
El cálculo de los tornillos pretensados se realiza en RFEM utilizando el modelo de análisis de elementos finitos generado por el complemento "Uniones de acero". Tiene en cuenta la fuerza de sujeción, la fricción entre los componentes estructurales, la resistencia a cortante de los pernos y la capacidad de carga de los componentes estructurales. El cálculo se realiza según DIN EN 1993-1-8 (Eurocódigo 3) o la norma estadounidense ANSI/AISC 360-16. El modelo de análisis creado, incluidos los resultados, se puede guardar y utilizar como un modelo de RFEM independiente.
En el complemento Uniones de acero, puede diseñar las conexiones de barras con secciones armadas. Además, puede realizar comprobaciones del diseño de uniones para casi todas las secciones de paredes delgadas en la biblioteca de RFEM.
