Por qué y cuándo simplificar el modelo computacional en RWIND

Pregunta 1

La malla computacional del modelo simplificado en RWIND a veces difiere ligeramente del modelo dado. Podemos observar, por ejemplo, el redondeo de las aristas vivas o una pequeña desviación del muro del modelo. ¿Por qué es así?

Respuesta

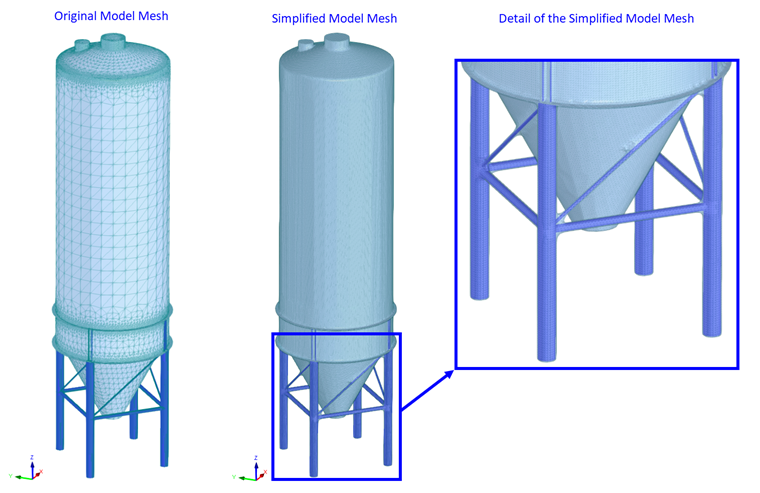

El llamado "Modelo simplificado" es en realidad una malla de superficie especial que envuelve el modelo original. Esta malla elimina posibles problemas topológicos en la definición del modelo y permite el cálculo del flujo alrededor de prácticamente cualquier modelo STL/IFC definido por un conjunto de triángulos sin conectividad topológica (a veces también llamado "sopa de triángulos"). El modelo simplificado es una característica clave de RWIND, sin la cual no sería posible calcular el flujo alrededor de la mayoría de los modelos de RFEM. RFEM transfiere el modelo a RWIND utilizando triángulos destinados solo a la representación gráfica del modelo (véanse, por ejemplo, los triángulos azules de las barras en la imagen 1). Estos triángulos no definen los límites topológicamente correctos del modelo, que son necesarios para cualquier simulación de CFD.

Corrección de malla en el modelo simplificado

Pregunta 2

¿Es necesario usar el modelo simplificado en RWIND? Tengo un modelo bien definido y quiero tener una malla computacional que se corresponda exactamente con este modelo.

Respuesta

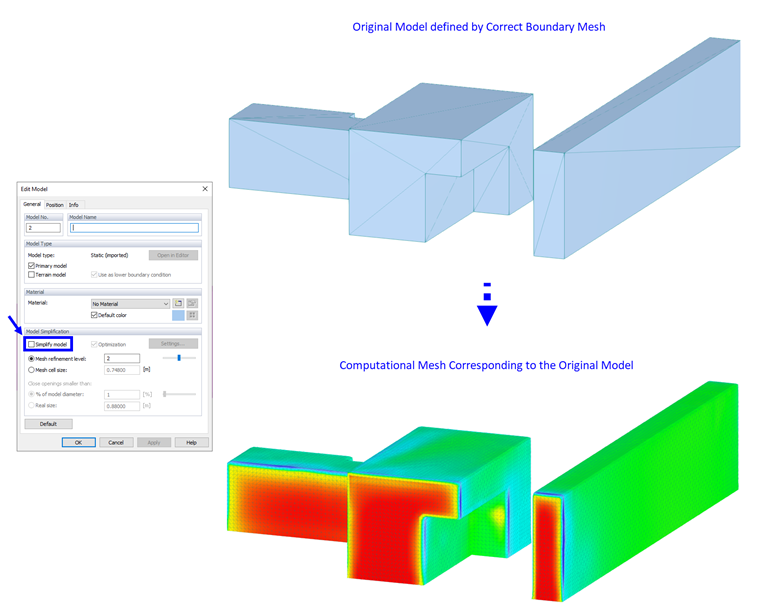

No, no es necesario. Si el modelo se define correctamente, entonces no hay necesidad de usar el modelo simplificado y puede desactivar la opción "Simplificar modelo" en el cuadro de diálogo "Editar modelo". La malla computacional se corresponde entonces con los límites exactos del modelo original, incluidos los bordes afilados. El uso del modelo simplificado está activado en RWIND de forma predeterminada por dos razones:

• La mayoría de los modelos de RFEM no tienen una malla de contorno definida correctamente
• El modelo simplificado garantiza una generación sin problemas de la malla computacional y el cálculo posterior de los resultados.

Modelo original con malla de contorno correcta

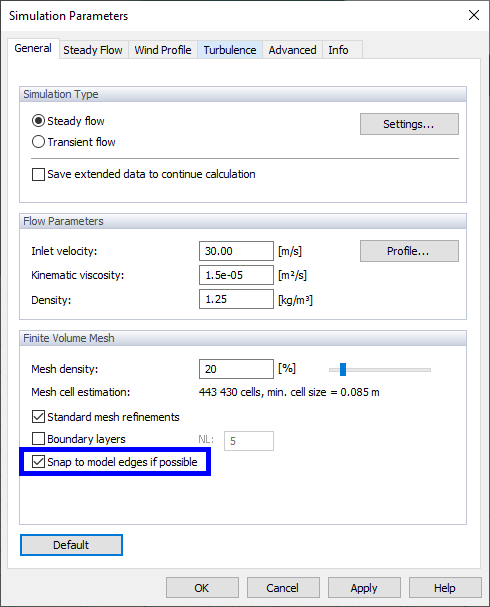

Si está trabajando en un modelo "exacto" sin simplificación, se recomienda usar la configuración "Ajustar a los bordes del modelo si' es posible", esto garantiza una malla fina en los bordes del modelo.

Ajustar a las aristas del modelo

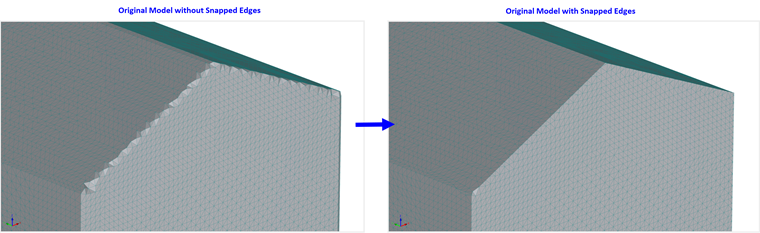

Puede ver la diferencia entre el modelo original con y sin ajuste de bordes en la imagen a continuación.

Modelo original con bordes forzados

Pregunta 3

¿Cómo afecta el uso del modelo simplificado a la precisión de los resultados?

Respuesta

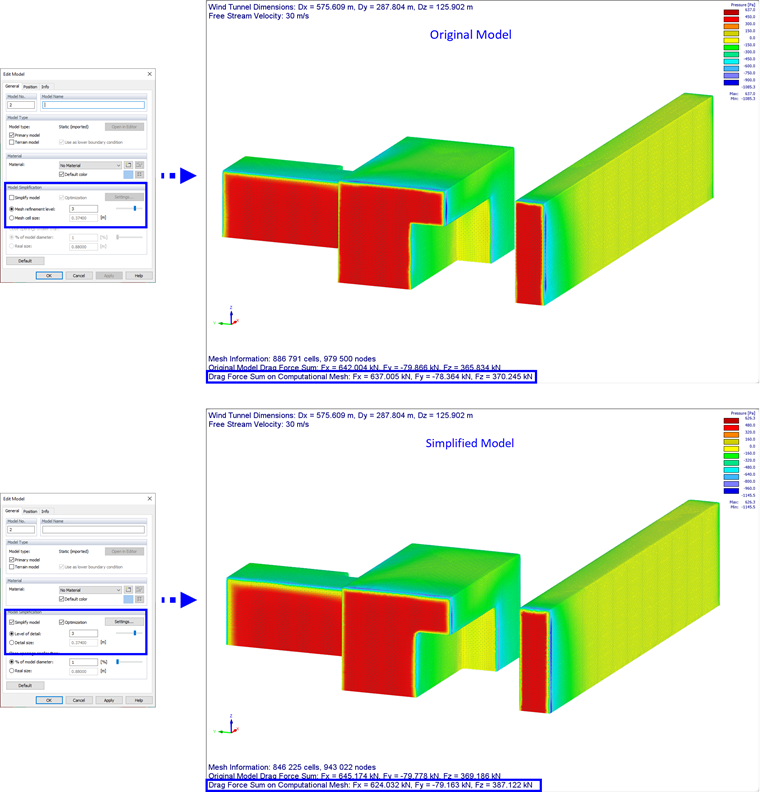

Esto depende de cuál sea el objetivo principal de su simulación. Si el objetivo es averiguar las fuerzas del flujo de viento que actúan sobre el modelo (que es el objetivo principal para la cooperación de los programas RWIND y RFEM), entonces la diferencia entre los resultados obtenidos en el modelo simplificado y original no suele ser demasiado grande. Podría ser de hasta un 5%, siempre que ambos cálculos usen los mismos parámetros de flujo, una malla de cálculo comparablemente fina y el modelo simplificado tenga un nivel de detalle suficiente elegido (es decir, LD = 3 o 4). Sin embargo, si el modelo original se define correctamente, no hay razón para usar el modelo simplificado. La malla generada para el modelo original sin duda nos dará resultados mejores y más precisos.

Comparación de los resultados del modelo original y simplificado

Para obtener más información sobre cómo crear un modelo simplificado óptimo, consulte el artículo de la base de conocimientos Modelos a gran escala en RWIND y su optimización para el cálculo .
