Pourquoi et quand simplifier un modèle de calcul dans RWIND

Question 1

Le maillage de calcul du modèle simplifié dans RWIND diffère parfois légèrement du modèle donné. On observe, par exemple, des arrondis de bords pointus ou un léger décalage par rapport à la paroi du modèle. Pourquoi ?

Réponse

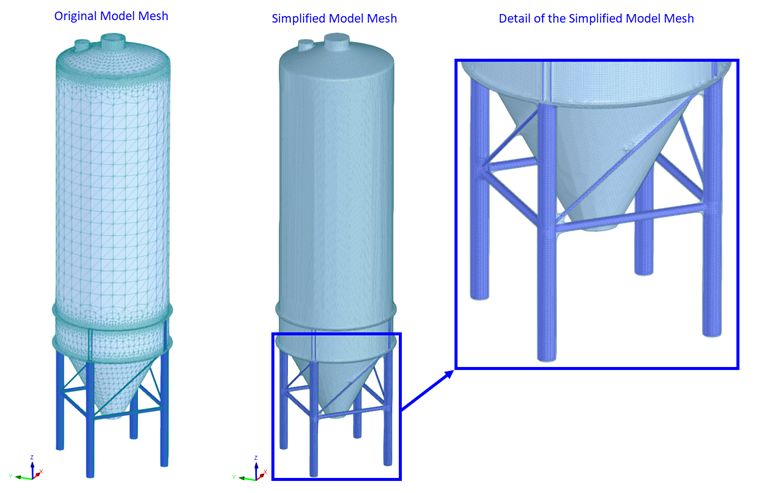

Le « Modèle simplifié » est en fait un maillage surfacique spécial qui enveloppe le modèle d'origine. Ce maillage supprime les problèmes topologiques possibles dans la définition du modèle et permet le calcul du flux autour de virtuellement tout modèle STL/IFC défini par un ensemble de triangles sans connexion topologique (également appelé « soupe de triangle »). Le modèle simplifié est une fonctionnalité clé de RWIND, sans lequel il serait impossible de calculer les flux autour de la plupart des modèles RFEM. RFEM transfère le modèle vers RWIND à l'aide de triangles destinés uniquement à l'affichage graphique du modèle (voir, par exemple, les triangles bleus des barres sur la Figure 1). Ces triangles ne définissent pas les limites topologiquement correctes du modèle, qui sont nécessaires pour toute simulation CFD.

Correction du maillage dans le modèle simplifié

Question 2

Est-il nécessaire d'utiliser le modèle simplifié dans RWIND ? J'ai un modèle bien défini et je souhaite que le maillage de calcul corresponde exactement à ce modèle.

Réponse

Non, ce n'est pas nécessaire. Si le modèle est défini correctement, il n'est pas nécessaire d'utiliser le modèle simplifié et vous pouvez désactiver l'option « Simplifier le modèle » dans la boîte de dialogue « Modifier le modèle ». Le maillage de calcul correspond alors aux limites exactes du modèle d'origine, y compris les bords pointus. L'utilisation du modèle simplifié est activée par défaut dans RWIND pour deux raisons :

• Le maillage des limites de la plupart des modèles RFEM n'est pas correctement défini
• Le modèle simplifié garantit une génération facile du maillage de calcul et un calcul ultérieur des résultats.

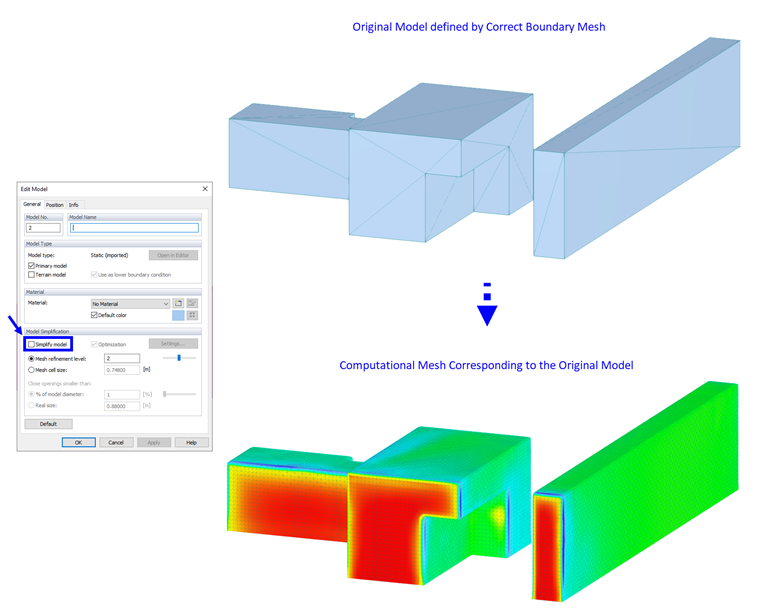

Modèle d'origine avec maillage de contour correct

Si vous travaillez sur un modèle « exact » sans simplification, il est recommandé d'utiliser le paramètre « Saisir aux bords du modèle si possible », cela garantit un maillage fin sur les bords du modèle.

Saisie aux bords du modèle

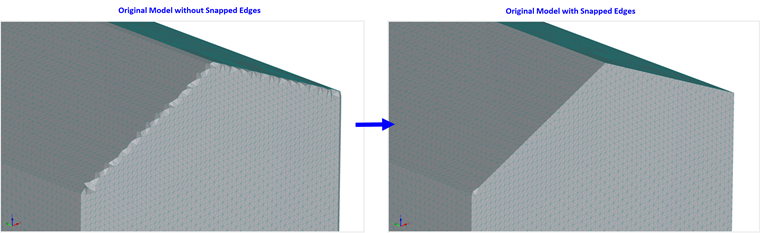

Vous pouvez voir la différence entre le modèle d'origine avec et sans saisie aux bords dans l'image ci-dessous.

Modèle d'origine avec bords saisis

Question 3

Comment l'utilisation du modèle simplifié affecte-t-elle l'exactitude des résultats ?

Réponse

Cela dépend de l'objectif principal de votre simulation. Si l'objectif est de trouver les forces de flux de vent agissant sur le modèle (ce qui est l'objectif principal de la coopération des logiciels RWIND et RFEM), la différence entre les résultats obtenus sur le modèle simplifié et le modèle d'origine n'est généralement pas trop grande. Ce facteur peut atteindre 5 % si les deux calculs utilisent les mêmes paramètres d'écoulement, si le maillage de calcul est relativement fin et que le modèle simplifié est choisi de manière suffisamment détaillée (par exemple LD = 3 ou 4). Cependant, si le modèle d'origine est défini correctement, il n'y a aucune raison d'utiliser le modèle simplifié. Le maillage généré pour le modèle d'origine nous donnera certainement des résultats meilleurs et plus précis.

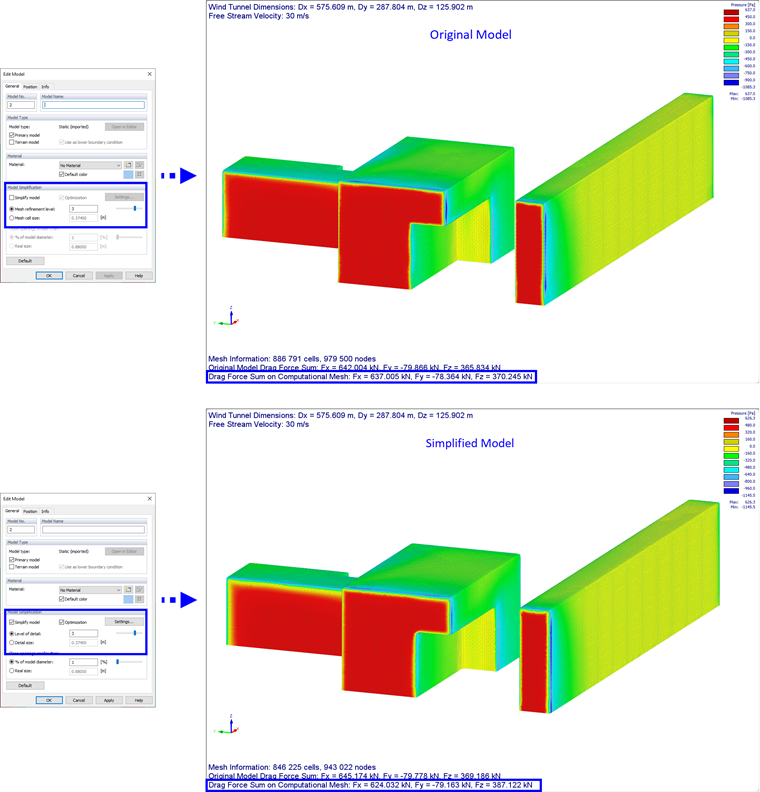

Comparaison des résultats du modèle d'origine et du modèle simplifié

Pour plus d'informations sur la création d'un modèle simplifié et optimal, consultez l'article de notre base de connaissance Modèles à grande échelle dans RWIND et leur optimisation pour le calcul .
