Análisis de paredes delgadas en RSECTION 1

El programa independiente RSECTION está a su disposición para determinar las propiedades de secciones y realizar el análisis de tensiones para secciones de paredes delgadas y macizas. El programa se puede conectar tanto a RFEM como a RSTAB para que las secciones de RSECTION también estén disponibles en la biblioteca de RFEM y RSTAB. Asimismo, los esfuerzos internos de RFEM y RSTAB se pueden importar en RSECTION.

Como se explica en el artículo de la base de conocimientos Determinación de propiedades de secciones y análisis de tensiones en RSECTION 1 , the following analysis methods are available in RSECTION: análisis de paredes delgadas y análisis por elementos finitos. Este artículo tratará el primero, con el cual se calculan analíticamente las propiedades de la sección tanto para las secciones brutas como para las eficaces (basándose en los elementos de la sección).

En el artículo mencionado anteriormente se explica un resumen del análisis y el cálculo. Hence, we assume that the section of interest is available, and that the thin-walled analysis method, as well as the calculation of effective section according to EN 1993-1-3 <a href="#Refer">[1]</a>, are selected in the Base Data (Image 1).

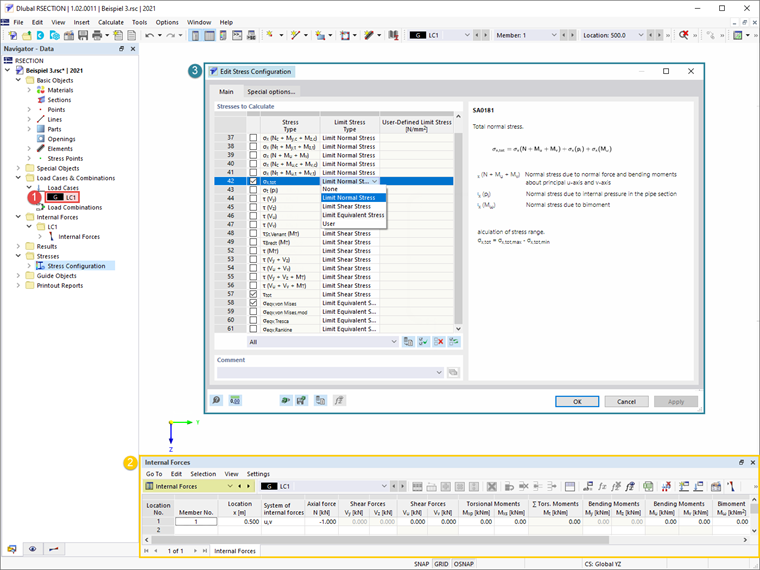

A continuación, se crea un caso de carga y se definen los esfuerzos internos a almacenar en éste. Como se detalla en el artículo mencionado anteriormente, los esfuerzos internos pueden definirse en el propio programa o importarse de RFEM o RSTAB. En este ejemplo, se ha definido una fuerza axial de 1 kN en la posición x = 0,5, como se muestra en la Imagen 2. Before starting the calculation, you can also select the stresses to be calculated in the Stress Configuration window, where a list of stresses and an associated description of the selected stress is also available.

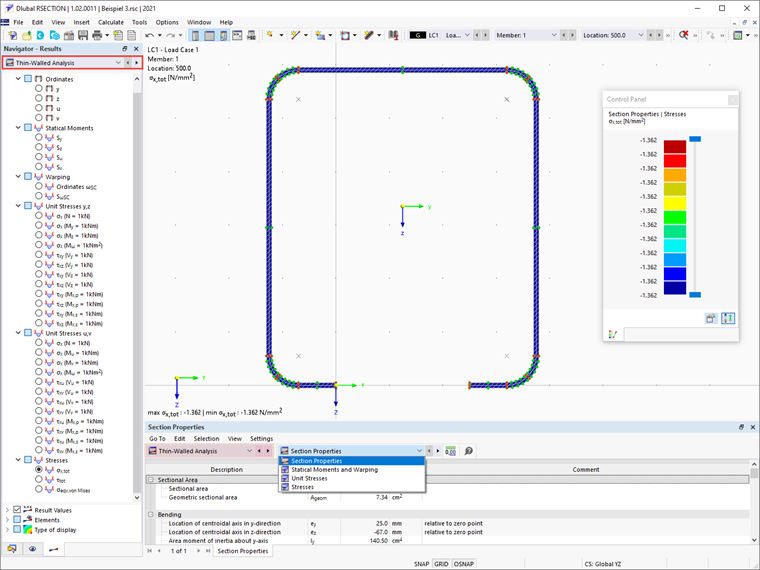

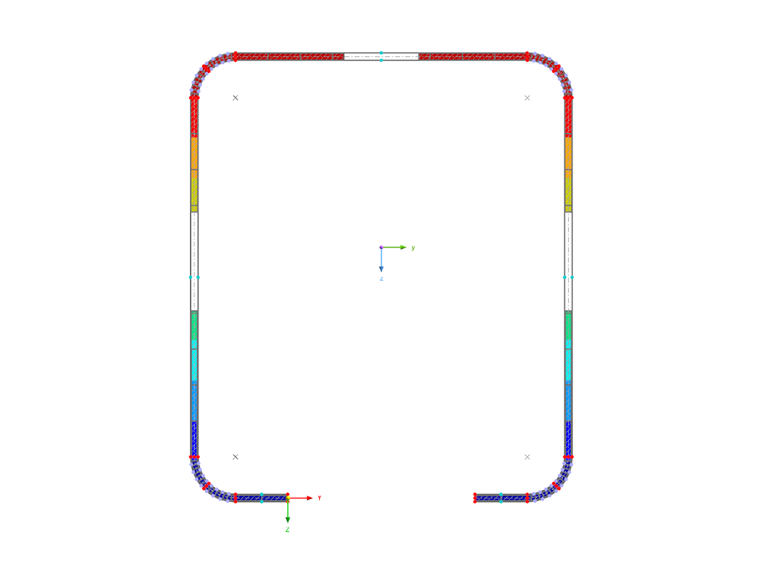

Una vez que haya calculado todo, los resultados del cálculo están disponibles en el programa. In the Navigator’s Results, you can switch between the results for both gross and effective cross-sections, as shown in Images 3 and 4, respectively.

El pandeo por distorsión puede ocurrir para secciones conformadas en frío con refuerzos intermedios o en bordes, como el de este ejemplo. En el programa RSECTION, el pandeo por distorsión se determina mediante el método de los valores propios, y su influencia se tiene en cuenta reduciendo el espesor de la sección. Esto también se puede notar en los resultados del análisis eficaz de paredes delgadas (Imagen 4).


Autor

La Sra. Kirova es responsable de la creación de artículos técnicos y proporciona soporte técnico a los clientes de Dlubal.

Enlaces
Referencias
  1. Eurocódigo 3: Cálculo de estructuras de acero, partes 1‑3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Berlín: Beuth.


;
