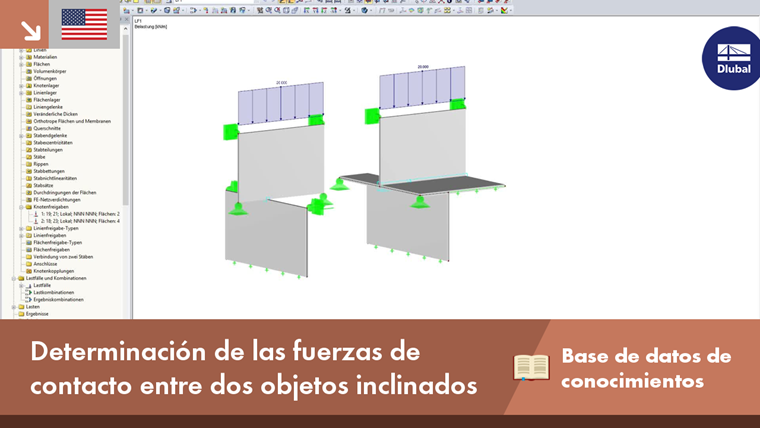

Dos muros sin considerar un techo intermedio

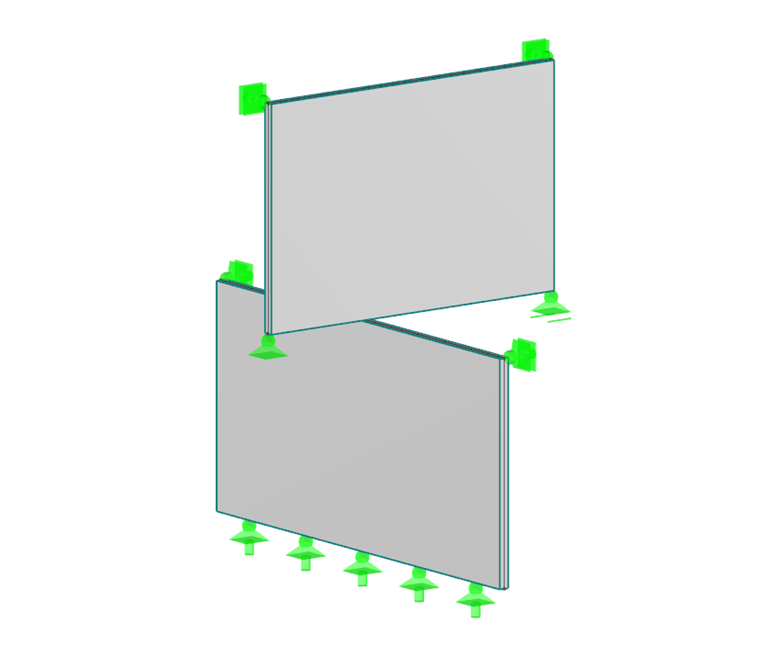

En el primer ejemplo, el muro inferior tiene apoyos en línea en su parte inferior y apoyos laterales en las dos esquinas superiores, mientras que el muro superior tiene apoyos en nudo en los cuatro nudos. El único contacto entre los dos muros es el nudo de contacto, donde se apoya el muro en el muro inferior (ver figura 01). Active la función "Conectar barras/líneas" para que este nudo de contacto se genere automáticamente durante el modelado.
La liberación de nudo se puede definir como se describe en este artículo de la base de conocimientos, donde, por supuesto, los grados de libertad deseados o las no linealidades, por ejemplo "Fijo si Vz positivo", se pueden establecer dentro de la liberación.

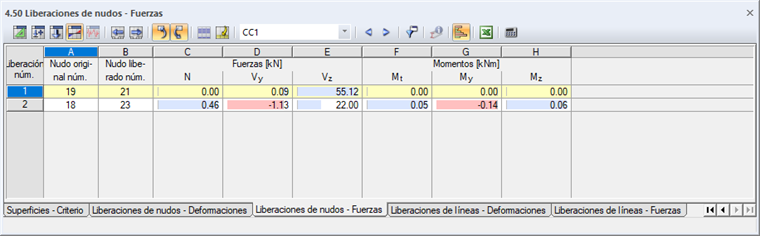

Después de seleccionar el nudo correspondiente, la superficie para liberar y una línea cuyo sistema de ejes se usa para alinear la liberación de nudo, puede iniciar el cálculo. Puede ver los resultados de la liberación de nudo en la tabla "4.50 Liberaciones de nudos - Fuerzas". En este caso, la fuerza de contacto es Vz, (ver figura 02, versión núm. 1). Encuentre más información sobre la definición de liberaciones de nudos en las páginas 177 - 178 en el manual de RFEM [1].
Dos muros considerando un techo intermedio

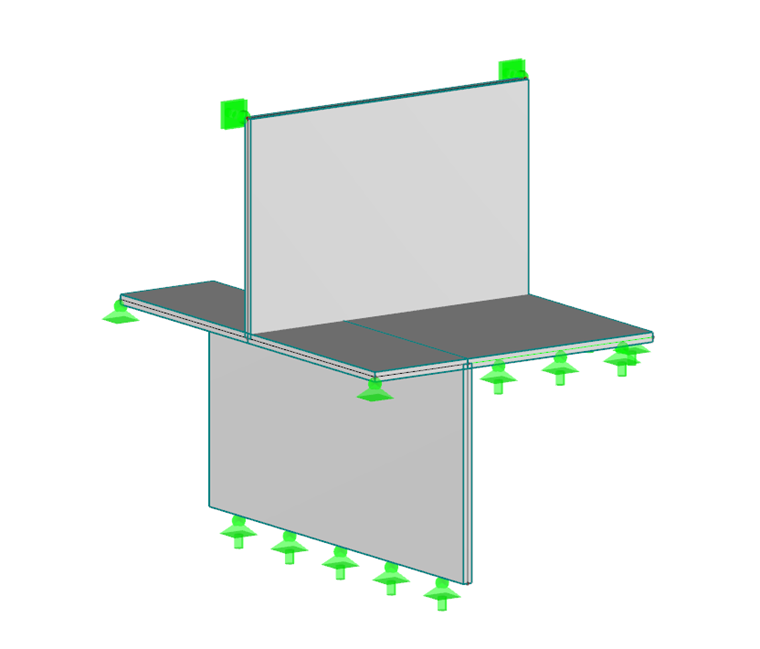

En el segundo ejemplo, se agrega un piso de hormigón al nivel intermedio (ver figura 03), que es, por supuesto, importante para la transferencia de carga y, por lo tanto, influye en las fuerzas de contacto entre los dos muros.
Tiene que definir una liberación de nudo aquí de nuevo en la misma posición que en el primer ejemplo, pero debido al techo intermedio, tiene que prestar atención a una particularidad con respecto a la liberación de nudo.
La liberación de nudo siempre genera nuevos nudos y cambia el nudo final de todas las líneas que pertenecen a la superficie liberada (aquí, la superficie núm. 4, muro superior). Si se va a liberar la superficie 4, las líneas de contorno inferiores 16 y 35 de esta superficie deberían terminar en un nuevo nudo generado. Al mismo tiempo, sin embargo, también debe terminar en el nudo original, ya que las líneas 16 y 35 también son líneas de contorno de las superficies 5, 6 y 7 (techo intermedio). Dado que estos requisitos no se pueden cumplir al mismo tiempo, aquí se necesita la definición adicional de una liberación de línea en las líneas 16 y 35, de forma que se generen las dos líneas adicionales necesarias. Encuentre más información sobre la definición de una liberación de línea en las páginas 181 - 182 en el manual de RFEM [1].
Debido a la transferencia de carga adicional del techo intermedio, la fuerza de contactoVz de la liberación del nudo es de solo 22 kN en comparación con los 55,12 kN del primer ejemplo (ver figura 02, liberación núm. 2).
