Comprobación visual del modelo con la impresión de PDF en 3D

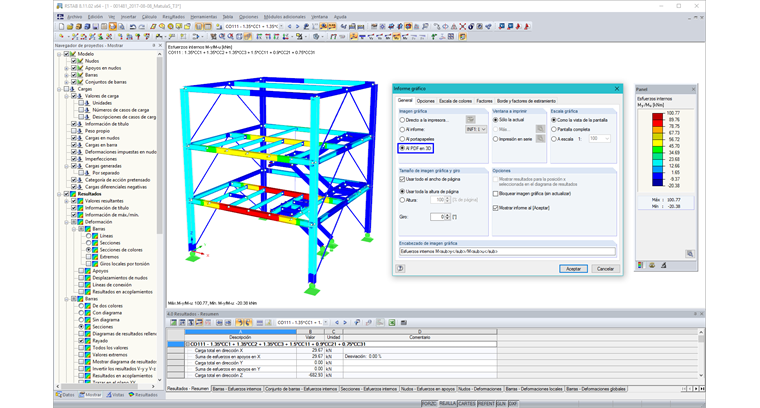

La función PDF en 3D permite mostrar modelos tridimensionales de RFEM o RSTAB en un PDF en 3D.

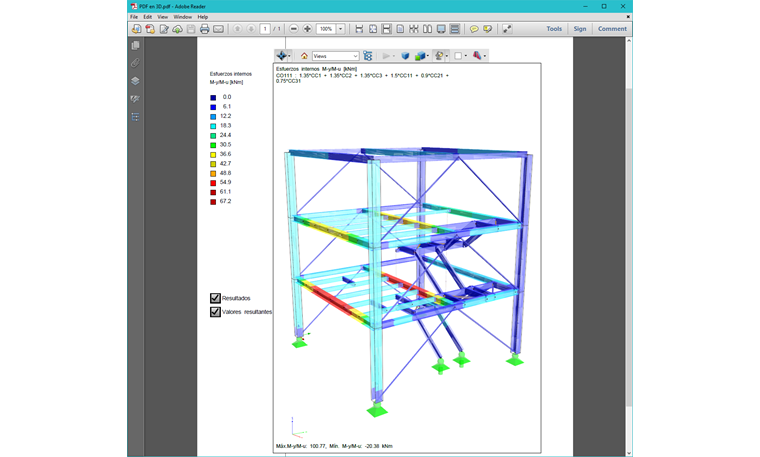

Además de la información general sobre la imagen que se puede mover, ampliar o girar, el PDF en 3D contiene la información en 3D. Además, los comandos de la barra de herramientas le permiten editar las vistas del modelo en términos de un modelo de alambre o sombrear e iluminar el modelo, o agregar comentarios.


El encabezado del PDF en 3D se puede modificar personalizando el encabezado del informe en el informe normal. El nuevo encabezado del informe también se aplica para el PDF en 3D.

Otra función útil es un plano de corte. Esto se puede alinear con el eje X, Y o Z y permite cortar el modelo arbitrariamente.

El PDF en 3D no requiere RFEM y RSTAB para mostrar el modelo. Se puede abrir en el software gratuito Adobe Reader y, por lo tanto, ofrece una amplia gama de posibilidades de aplicación. Por ejemplo, puede facilitar el trabajo de los ingenieros estructurales al remodelar una estructura y comprobar las cargas. Además, la distribución de esfuerzos internos es más fácil de seguir en el modelo 3D que en las tablas impresas.

El Administrador de proyectos también puede realizar la comprobación de colisiones fácilmente. El arquitecto puede comprobar el modelo a través de un PDF en 3D; por supuesto, también es muy conveniente para el cliente ver su proyecto en una tableta o PC. Para este propósito, también es posible ocultar los resultados y los valores de resultados.


Autor

La Sra. Matula proporciona soporte técnico para nuestros clientes.
