Giro de barras sobre un plano

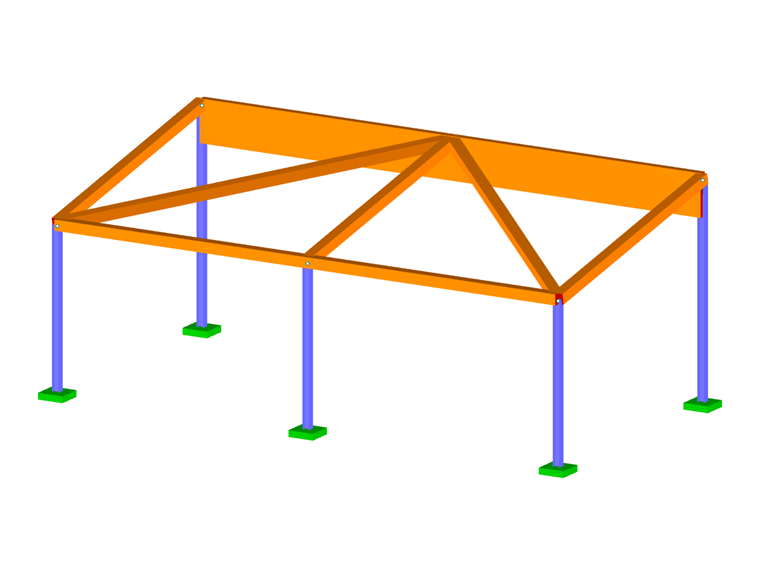

Si varias barras alineadas en el espacio se encuentran en un nudo, los ejes locales x o y de las barras no están en un plano, ya que los ejes locales z están alineados en el plano de la gravedad.

Como se muestra en la Figura 01, esto puede pasarse por alto fácilmente en el renderizado para pequeñas inclinaciones.

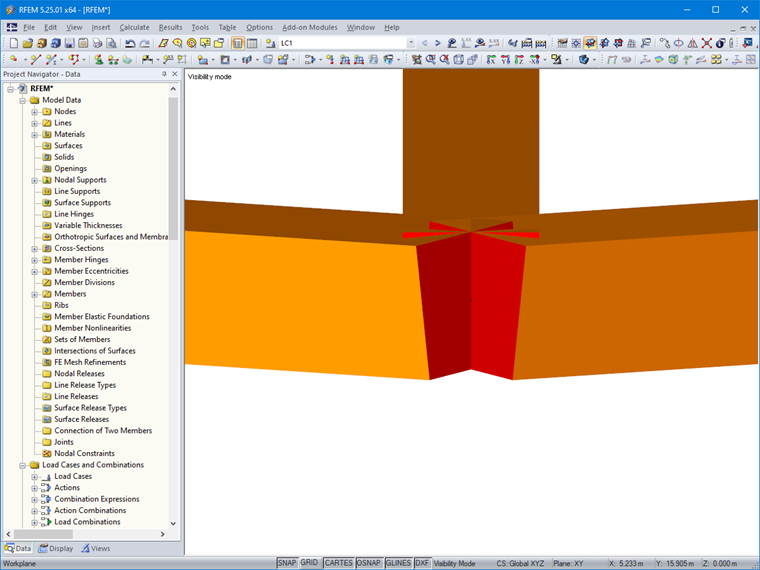

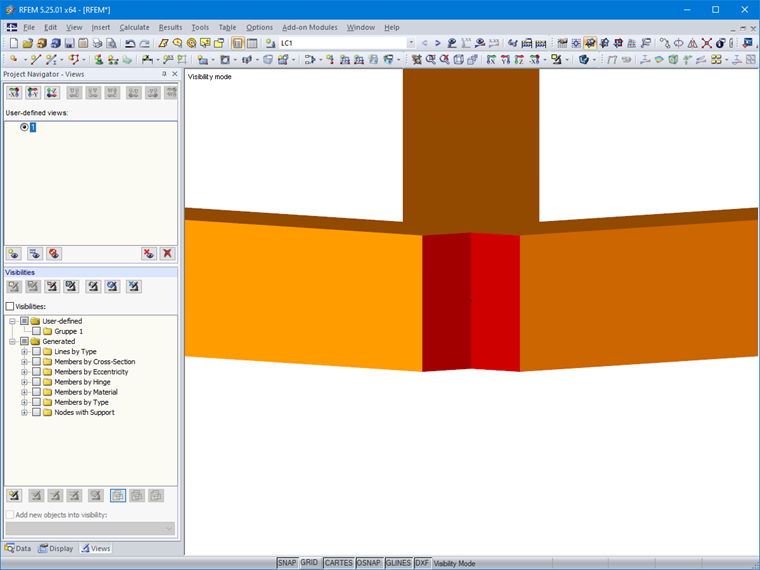

Barras no alineadas

Sin embargo, esto puede ser un problema para el diseño en RF-/JOINTS, por ejemplo, porque las barras no se encuentren en un mismo plano de conexión (ver Figura 02).

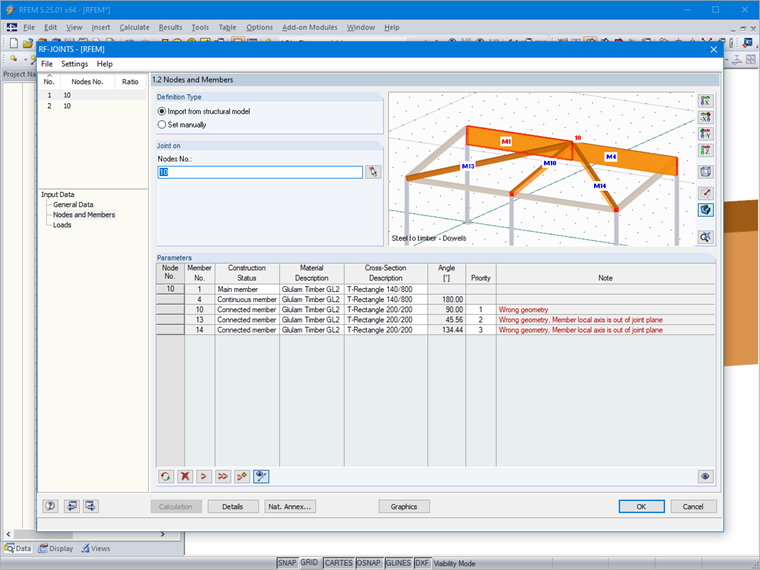

Mensaje de error en RF-/JOINTS

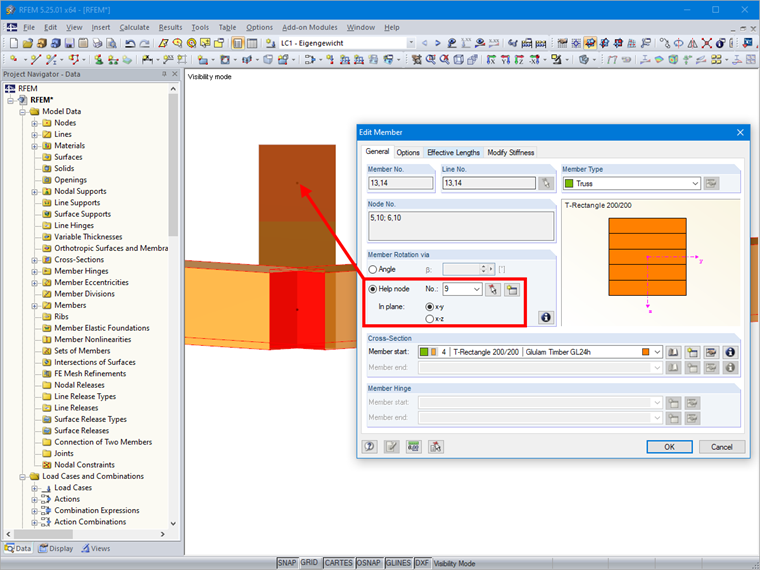

Por tanto, el diseño no es posible. Por esto, es necesario girar la barra en el plano de conexión. Dado que el cálculo manual de la rotación del elemento llevaría demasiado tiempo, RFEM y RSTAB ofrecen la opción de rotar la barra automáticamente en un plano deseado. Para hacer esto, seleccione la función "Giro de barra por nudo auxiliar" y seleccione un nudo que esté ubicado en el plano deseado y no en la barra a rotar (ver Figura 03).
