Ruotare un'asta intorno a un piano

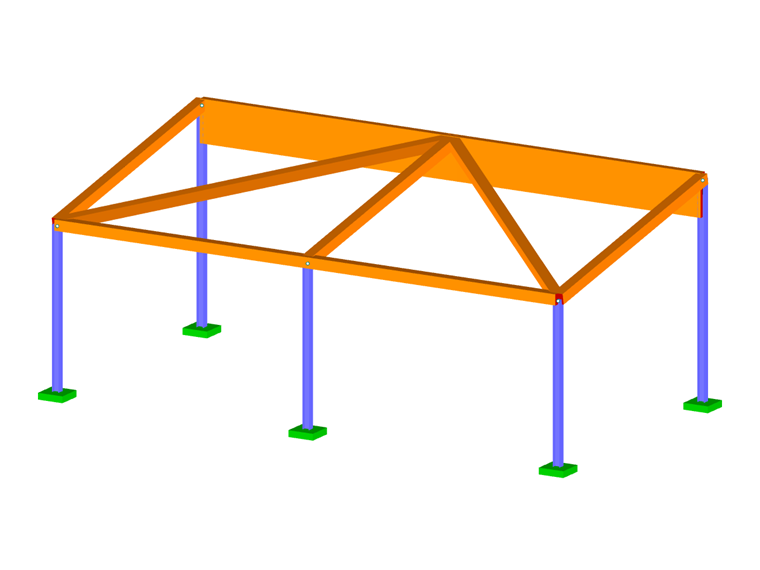

Se le aste allineate nello spazio si incontrano in un nodo, gli assi locali x o y delle aste non giacciono su un piano, poiché gli assi z locali sono allineati nel piano di gravità.

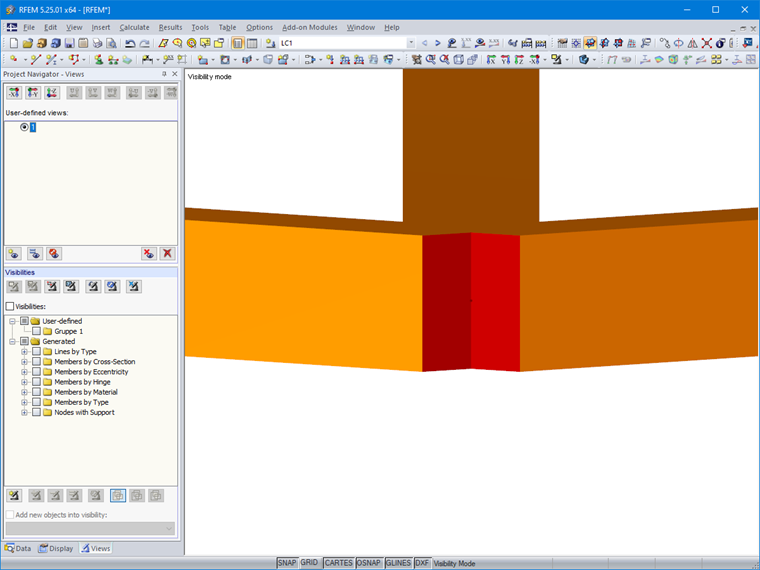

Come mostrato nella Figura 01, questo può essere facilmente trascurato nel rendering per piccole inclinazioni.

Aste non allineate

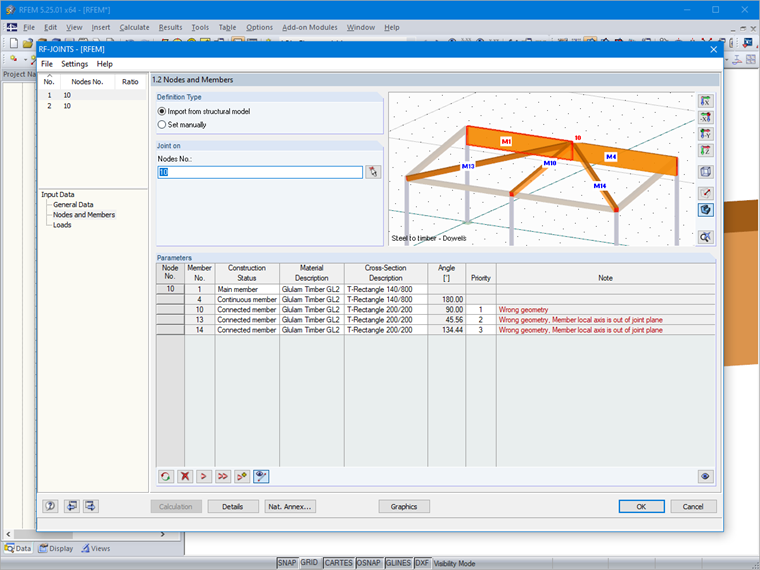

Tuttavia, questo può essere un problema per il progetto in RF-/JOINTS, ad esempio, perché le aste non giacciono in un piano di connessione (vedere la Figura 02).

Messaggio di errore in RF-/JOINTS

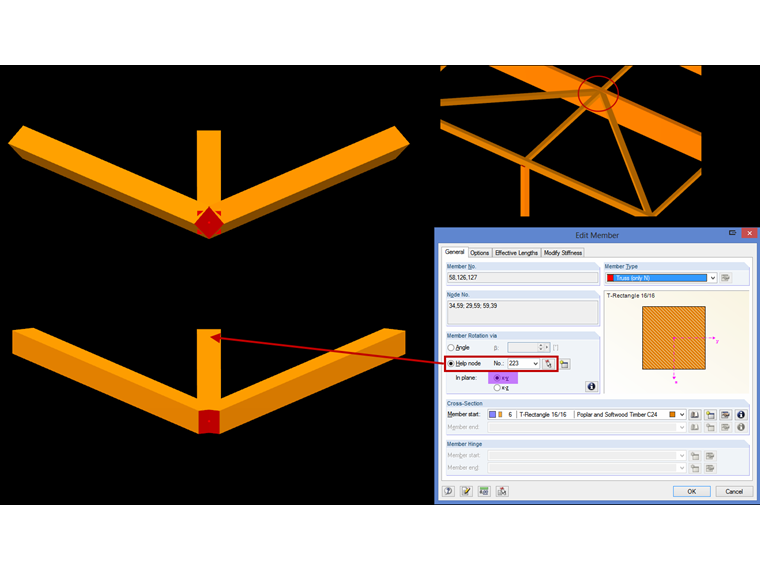

Pertanto, il progetto non è possibile. È quindi necessario ruotare l'asta nel piano di collegamento. Poiché il calcolo manuale della rotazione dell'asta richiederebbe troppo tempo, RFEM e RSTAB offrono la possibilità di ruotare automaticamente un'asta nel piano desiderato. Per fare ciò, selezionare la funzione "Rotazione dell'asta tramite nodo di aiuto" e selezionare un nodo che si trova nel piano desiderato e non sull'asta da ruotare (vedere la Figura 03).
